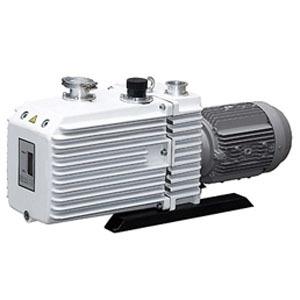

旋片真空泵適用于抽吸空氣及其它一般性氣體，當使用氣鎮時，亦能抽吸含有少量的可凝性氣體（如水蒸 汽）。當抽吸含氧過高的、有爆炸性的、對黑色金屬有腐蝕性的、對真空油起化學反應的氣體時，應加附加裝置。本型泵可單獨使用，也可作為擴散泵、羅茨泵、分子泵等高真空泵的前級泵。該泵在真空鍍膜、真空熱處理、電子、半導體、照明、食品包裝、制冷等行業有著廣泛的應用。 特點： 抽氣效率高 、 極限真空高 、 使用壽命長。 抽除水蒸氣能力強。 振動少 、 噪聲低。 外型美觀精致。 泵體采用新材料 、 新工藝 。 內置自動防返油止回閥。 內置壓力油循環系統。 方便 、 多檔的氣鎮閥控制。 結構簡單 、 使用方便 、 易于維修 2XZ型泵主要性能參數表 型號 極限壓力（Pa） 抽氣速率（L/s） 配用功率（kw） 進排氣口徑（mm） 重量（kg） 2XZ-2 4X10-2 2 0.55 25 27 2XZ-4 4 0.55 25 31 2XZ-8 8 1.5 40 69 2XZ-12 12 1.5 40 83 2XZ-18 18 2.2 40 84 2XZ外形安裝尺寸表 型號 A1 A2 A3 A4 B B1 B2 B3 H H1 H2 H3 2XZ-2 260 75 146 118 173 133 71 160 272 243 246 100 2XZ-4 260 117 146 118 173 133 71 160 272 243 246 100 2XZ-8 395 112 224 185 245 190 90 153 377 360 373 166 2XZ-12 395 188 224 185 245 190 90 153 377 360 373 166 2XZ-18 395 188 224 185 245 190 90 153 377 360 373 166

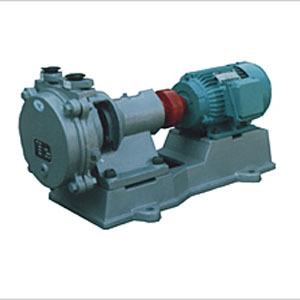

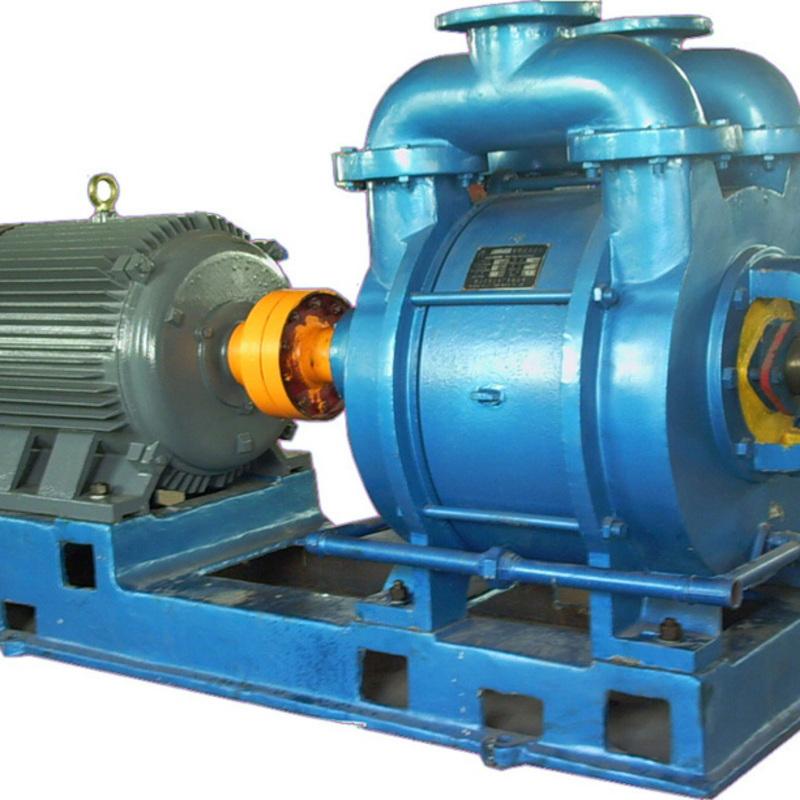

SZB型真空泵是懸臂式水環真空泵，可供抽吸空氣或其它無腐蝕性，不溶于水、不含有固體顆粒的氣體。最大真空度可達80%，被廣泛應用于機械、石油、化工、制藥、食品等工業及其它領域。特別適合于做大型水泵引水用。 SZB系列水環真空泵技術規格：　 型號 排氣量 吸入真空（mmHg） 最大真空度 泵轉速（r.p.m） 電機功率（Kw） 口徑（mm） 泵重（整機）（Kg） m3/h L/S 吸入 排出 SZB-4 19.8 5.5 440 80% 1410 1.5 G1“ G1“ 115 14.4 4 520 7.2 2 600 0 0 650 SZB-8 38.2 10.6 440 80% 1420 2.2 G1“ G1“ 130 28.8 8 520 14.4 4 600 0 0 650 　SZB-4、SZB-8水環式真空泵外形及安裝尺寸圖 代號 A B C D E F G H I J K Y Z W R Q P O X SZB-4 763 508 313 193 182 400 665 133 315 365 140 136 286 155 180 366 54 116 110 SZB-8 820 527 313 212 195 400 665 133 345 395 140 136 286 180 180 378 54 116 158

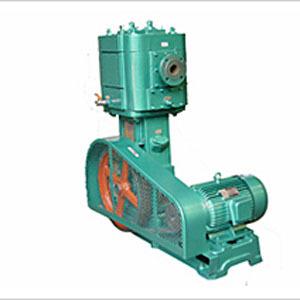

WLW型無油（耐腐蝕）立式往復真空泵是W型臥式真空泵的更新換代產品，是獲得粗真空的主要設備。由于采用全密封裝置，實現了曲軸箱和汽缸的完全隔離；加上活塞環使用了自潤滑材料，便實現了先進的無油潤滑。由于無污水排放，所以該型真空泵特別適用于化工、醫藥和食品等行業的真空蒸餾、真空蒸發、真空干燥、真空濃縮、真空浸漬等工藝過中。  主 要 特 點 （1）功率消耗小，節能效果顯著； （2）占地面積小，工作噪音低： （3）氣缸采用強制水冷，冷卻效果好； （4）采用先進的密封結構，杜絕了向外濺油等現象的產生； （5）由于各運動部件結構合理，受力均勻，所以使用壽命長； （6）如氣缸采用不銹鋼或四氟內襯時，可耐酸、堿、有機溶劑的腐蝕。 性 能 及 規 格 性能 Functions 型號 Model   WLW-50 WLW-70 WLW-100 WLW-150 WLW-200 極限壓力（≤Pa） Ultimate Pressure 2000 2000 2000 2000 2000 抽氣速率（L/S） Pumping Speed 50 70 100 150 200 電動機Motor 型號 Model Y132M1-6 Y132M2-6 Y160M-6 Y160L-6 Y180L-6 功率（kw） Power 4 5.5 7.5 11 15 轉速（rpm） Rotational Speed 270 380 350 310 310 吸氣口法蘭內徑（mm）Inlet Diameter Φ50 Φ50 Φ100 Φ125 Φ125 排氣口法蘭內徑（mm）Outlet Diameter Φ50 Φ50 Φ100 Φ125 Φ125 進水管內徑（mm） Diameter Φ15 Φ15 Φ15 Φ15 Φ15 出水管內徑（mm） Diameter Φ15 Φ15 Φ15 Φ15 Φ15 泵溫升（℃） Temperature Rise ≤40 ≤40 ≤40 ≤40 ≤40 噪音dB（A） LW Noise ≤70 ≤75 ≤75 ≤78 ≤78 重量含電機（Kg） Weight 500 520 600 900 1000 安 裝 尺 寸 圖 尺寸（mm）型 號 L L1 L2 L3 H H1 A A1 A2 A3 D1 D2 N D1 D2 WLW-50 1020 158 400 690 1170 910 530 115 320   90 50 4 14 9 WLW-70 WLW-100 1150 195 485 630 1360 1115 640 135 360 390 145 100 8 14 9 WLW-150 1280 245 560 695 1455 1195 680 180 450   175 125 8 18 11 WLW-200 1300 245 560 692 1480 1195 740 180 450 405 175 125 8 18 11 P-S 曲 線 圖

JZJW型羅茨-立式無油往復泵機組是以ZJ型羅茨泵為主泵,以WLW型立式無油往復泵為前級泵串連而成。克服了WLW型真空泵極限壓力高，在—定壓力下抽氣速率低的缺點，同時又保留ZJ型羅茨泵工作迅速、有較大抽氣速率的優點。所以該機組被廣泛運用于化工行業的真空蒸餾、真空蒸發、脫水結晶；食品行業的冷凍干燥，醫藥行業的真空干燥等工藝過程中。 由于WLW型真空泵采用無油自潤滑材料，可獲得潔凈真空,因此該機組在排氣口安裝尾氣收集裝置后，可以收集在高真空系統中無法凝固、無法壓縮收集的氣體，如：戊二烯、苯、甲苯等氣體，避免了因其沸點低、難收集而排放對環境所造成的污染。 性 能 及 規 格型號 Model性能 Functions抽氣速率 （L/S） Pumping Speed極限壓力 （≤Pa） Ultimate Pressure機組組成型號 Construction of Pump System總功率 （kw） Total Power進氣口徑 （mm） Inlet Diameter排氣口徑（mm） Outlet Diameter主泵 Main Pump中間泵 Holding Pump前級泵 Backing PumpJZJW150-2150133ZJ150 WLW-507Φ100Φ50JZJW300-2300133ZJ300 WLW-10011.5Φ150Φ100JZJW300-2A300133ZJ300 WLW-15015Φ150Φ125JZJW600-4600133ZJ600 WLW-15018.5Φ150Φ125JZJW300-2230020ZJ300ZJ150WLW-5011Φ150Φ50JZJW600-2260020ZJ600ZJ300WLW-10019Φ150Φ100JZJW600-22A60020ZJ600ZJ300WLW-15022.5Φ150Φ125型號注解： J ZJ W 300 - 22 　　J機組代號（J）　　 ZJ主泵代號ZJ型羅茨泵 W前級泵代號WLW型無油往復立式真空泵　　 300主泵的幾何抽速300L/S　　 22代表泵的幾何抽速配比代號分別為2和2

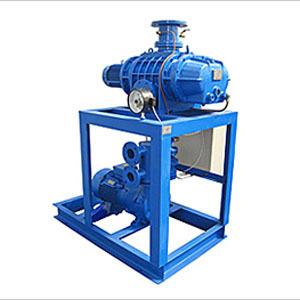

概述：JZJ2B系列羅茨水環機組是由ZJ型羅茨泵作為主抽泵，2BV系列水環泵或羅茨--水環機組作為前級泵組成的抽氣機組。它除了可以用來抽除一般氣體外，還可以抽吸含有水分、有機溶劑或少量灰塵的氣體。與一般機械真空泵相比，不怕油污染，不怕水氣及微塵，而與一般的水環式真空泵相比，具有真空度高以及在高真空度工況下抽速大的特點。由于采用了高效節能的2BV系列水環泵用為前級泵，所以JZJ2B系列真空機組比JZJ2S系列具有效率高、結構緊湊、無泄漏（2BV泵為機械密封設計，不同于2SK系列的盤根密封）、耐腐蝕（2BV采用不銹鋼或鋁青銅葉輪）、防護等級高等優點。羅茨真空泵采用了本公司自行研發的ZJ系列羅茨真空泵，我公司將泵腔與軸承腔的密封進行改進后的ZJ系列羅茨真空泵在抽除大量水蒸汽及各類溶劑的工藝中泵油不易乳化。 羅茨水環真空機組的前級泵的工作液多采用水，也可采用有機溶劑（可用甲醇、乙醇、二甲苯、丙酮等有機溶劑）或其它液體，將前級泵作為閉路循環系統使用，大大減小了對環境的污染，同時大大提高了對有機溶劑的回收。其極限真空度由工作液的飽和蒸汽壓決定。羅茨機組選型注意事項： 1.了解被抽氣體成分，氣體中含不含可凝蒸氣，有無顆粒灰塵，有無腐蝕性等。選擇真空泵時，需要知道氣體成分，針對被抽氣體選擇相應的泵。如果氣體中含有蒸氣、顆粒、及腐蝕性氣體，應該考慮在泵的進氣口管路上安裝輔助設備，如冷凝器、除塵器等。2.羅茨真空機組的工作壓力應該滿足真空設備的極限真空及工作壓力要求。如：某真空干燥工藝要求10mmHg（絕壓）的工作壓力，選用的真空泵的極限壓力至少要2mmHg，最好能低于1mmHg。通常選擇泵的極限壓力要高于真空設備工作壓力半個到一個數量級。3.正確地選擇羅茨真空機組的工作點。羅茨真空機組的正常工作范圍為最高吸入壓力～極限壓力×5。例：JZJ2B150-2.1羅茨水環真空機組的正常工作范圍為：6000Pa～125Pa，該工作范圍為主泵開啟后的正常工作壓力范圍，該機組在此工作范圍之內效率最佳。4.真空機組在其工作壓力下，應能排走真空設備工藝過程中產生的全部氣體量。5.根據實際工況條件選用合適的機組配置。例如：JZJ2B300-4.1機組及JZJ2B300-2.1機組的最大抽氣速率及極限壓力都是相同的，所不同的是它們的工作范圍及消耗的功率不同，JZJ2B300-4.1機組的正常工作范圍為2000Pa～125Pa，而JZJ2B300-2.1機組的正常工作范圍為5000Pa～125Pa。很明顯JZJ2B300-2.1機組的工作范圍更寬，但其所消耗的功率也更大。如果能確認被抽系統的工作壓力＜2000Pa時，應優先選用JZJ2B300-4.1機組以節約能源。但如要求機組對系統有較強的預抽能力且機組需較長時間地工作在較高壓力時，則選用具有更大的前級泵的JZJ2B300-2.1機組更為適宜。 型號表示方法 如：J Z J 2 B 1 5 0 － 2 . 1 J代表機組的第一個字母 ZJ代表主泵為ZJ系列羅茨真空泵 2B代表前級泵為2BV/2BE系列水（液）環真空泵 （2S代表前級泵為2SK系列水（液）環真空泵） 150為主泵（羅茨泵）抽速 L/s 2.1為抽速配比代號 （即主泵與二級泵抽速比為2，二級泵與前級泵抽速比為1）JZJ2B系列羅茨--水環真空機組技術規格：機組型號主泵前級泵抽氣速率（L/s）最高吸入壓力（Pa）極限壓力（Pa）絕壓總功率（kW）水環機組油環機組JZJ2B15-2ZJ152BV2060158000400801.65JZJ2B30-2ZJ302BV20613080002.25JZJ2B30-1ZJ302BV511030120004.75JZJ2B70-2ZJ702BV51107060005.5JZJ2B70-1ZJ702BV511170120007JZJ2B150-2AZJ1502BV511115060008.5JZJ2B150-2BZJ1502BV5121150800010.5JZJ2B150-1ZJ1502BV51311501000014JZJ2B300-2AZJ3002BV5131300400015JZJ2B300-2BZJ3002BV5161300500019JZJ2B30-2.1ZJ30ZJ15、2BV2061308000400.82.8JZJ2B70-2.1ZJ70ZJ30、2BV51107060006.25JZJ2B150-2.1ZJ150ZJ70、2BV5111150600010JZJ2B150-4.1ZJ150ZJ30、2BV511015030007.75JZJ2B300-2.1ZJ300ZJ150、2BV5131300500018JZJ2B300-2.2ZJ300ZJ150、2BV5121300400014.5JZJ2B300-4.1ZJ300ZJ70、2BV5111300200011JZJ2B600-4.1ZJ600ZJ150、2BV5131600150019.5JZJ2B600-2.2ZJ600ZJ300、2BV5161600200024.5JZJ2B1200-4.2ZJ1200ZJ300、2BV51611200100030JZJ2B30-2.1.1ZJ30ZJ15、ZJ15、2BV20613080000.50.053.35JZJ2B70-2.2.1ZJ70ZJ30、ZJ15、2BV20617040004.3JZJ2B70-2.1.1ZJ70ZJ30、ZJ30、2BV51107060007JZJ2B150-2.2.1ZJ150ZJ70、ZJ30、2BV511015030009.25JZJ2B300-2.2.1ZJ300ZJ150、ZJ70、2BV5111300300014JZJ2B300-4.2.1ZJ300ZJ70、ZJ30、2BV5110300120010.25JZJ2B600-2.2.1ZJ600ZJ300、ZJ150、2BV5131600250023.5JZJ2B600-4.2.1ZJ600ZJ150、ZJ70、2BV5111600120015.5JZJ2B1200-4.2.1ZJ1200ZJ300、ZJ150、2BV51311200100029說明：1、以上表格僅為推薦標準系列，因在實際生產應用中工作條件的不同，吸入氣體及壓力會發生很多變化，所以在選型時應根據實際抽氣過程、氣體釋放過程、可凝性氣體冷凝情況、吸入壓力的時間變化等等進行校核計算或根據現有設備使用情況選型。羅茨真空泵及水環真空泵也可根據實際情況另行配置。 　　　 2、單泵的技術指標詳見各泵技術參數 　　　 3、如真空泵電機、電接點真空表、電控柜等需防爆，請在訂貨時注明，上表中的2BV5系列相應改為2BV6系列。 　　　 4、最高吸入壓力是指主泵能夠啟動的最高壓力，如在高于該壓力下啟動主泵，可能會造成主泵過載。

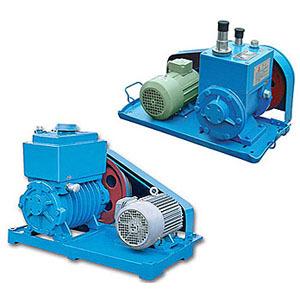

工作原理 旋片泵主要由泵體、轉子、旋片、端蓋、彈簧等組成。在旋片泵的腔內偏心地安裝一個轉子 ，轉子外圓與泵腔內表面相切（二者有很小的間隙），轉子槽內裝有帶彈簧的二個旋片，將定子分隔成兩個工作腔（高、低級工作腔），旋轉時，靠離心力和彈簧的張力使旋片頂端與泵腔的內壁保持接觸，轉子旋轉帶動旋片沿泵腔內壁滑動，使得高級工作腔容積周期性擴大而吸氣，低級工作腔容積周期性縮小而壓 縮 氣 體，借助氣體和油的壓力推開排氣閥排氣，從而獲得真空。當吸入壓力較高時（例如從大氣壓開始吸氣），氣體在高級腔被壓縮，壓力急增，則被壓縮的氣體的一部分直接從輔助排氣閥排出，另一部分氣體經壓縮后通過中壁內的級間通道進入低級腔，再次壓縮后從低級排氣閥排出，此時高低級腔同時排氣；當吸入壓強較低時（例如泵工作一段時間之后），氣體由吸氣口進入高級腔，氣體在高級腔內壓縮所產生的壓力不足以推開輔助排氣閥而直接通過級間通道進入低級工作腔，再次壓縮后從低級排氣閥排出。 使用范圍 可以廣泛用于冰箱、空調機、燈泡、日光燈、瓶膽生產和電子、冶金、醫藥、化工、濾油機、印刷機械、包裝機等工業中真空冶煉、真空焊接、真空浸漬、真空鍍膜、真空熱處理、真空干燥、真空包裝等工藝過程中。 可作為擴散泵、羅茨泵、分子泵等的前級泵，供電子儀器、醫療儀器等配套和實驗研究應用。 特性曲線 2X系列 注意事項 1、泵可在環境溫度5～40℃范圍內且進口壓強小于1330Pa的條件下，允許長期連續工作。 2、泵若附有氣鎮裝置，還可以抽除一定量的可凝性氣體，但不適用于抽除含氧過高、有毒的、有爆炸性的、對金屬有腐蝕作用的、對泵油起化學反應的，以及含有顆粒塵埃的氣體，也不能作為輸送泵使用。 3、泵在大氣壓到6000Pa的進口壓力下的連續工作時間不超過3分鐘，以免噴油或潤滑不良引起泵損壞 。 4、油位應在油標中心，油位偏高會造成噴油，油位偏低會造成潤滑不良，油位以泵運轉時為準；更換真空泵油最好在泵運轉時執行，這樣有利于更換徹底，同時會使泵腔內的雜質盡可能排出。 性能及規格性能Functions\型號Model2X-4A2X-8A2X-82X-152X-30A2X-70A抽氣速率（L/S） Pumping Speed488153070極限壓力（≤Pa） Ultimate Pressure≤6x10-2電機功率（kw） Motor Power0.551.11.12.235.5溫升（℃） Temperature Rise≤40℃噪音 dB（A） LW Noise≤72≤75≤75≤80≤82≤86進氣口徑（mm） Inlet DiameterΦ25Φ25Φ40Φ40Φ65Φ80泵轉速（rpm） Rotational Speed450550320320450420用油量（L） Injection Amount of Oil0.70.922.824.2外形尺寸（cm） Size55x34x4055x43x4279x43x5479x53x5478x50x5691x65x70重量（Kg） Weight5070130190235420安裝尺寸圖 型 號ABCDE4-Ф2X-4A400340200550480Ф102X-8A420430200550480Ф102X-8、15型 號ABCDEF2X-84313842601042152742X-15531484356110261324

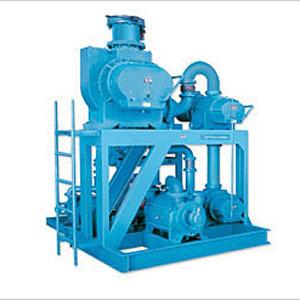

JZJ2S系列羅茨水環機組是由ZJ型羅茨泵作為主抽泵，2SK系列雙級水環泵或羅茨--水環機組作為前級泵組成的抽氣機組。它除了可以用來抽除一般氣體外，還可以抽吸含有水分或少量灰塵的氣體。即與一般機械真空泵相比，不怕油污染，不怕水氣及微塵，而與一般的水環式真空泵相比，具有真空度高以及在高真空度工況下抽速大的特點。羅茨泵－水環泵真空機組廣泛地用于化工、電子、機械、制藥、食品升華干燥、高空模擬試驗等的抽真空系統中。 JZJ2S系列真空機組因前級泵選用了2SK系列兩級水環真空泵，所以其效率比JZJ2B系列低，且2SK系列兩級水環泵結構復雜、維修不便，采用2SK系列兩環水環真空泵作為前級泵的JZJ2S系列真空機組將逐漸被采用更為節能的2BV系列水環真空泵作為前級泵的JZJ2B系列真空機組所取代。 型號表示方法如：J Z J 2 S 1 5 0 － 2 . 1 J代表機組的第一個字母 ZJ代表主泵為ZJ系列羅茨真空泵 2S代表前級泵為2SK系列水（液）環真空泵 （2B代表前級泵為2BV/2BE系列水（液）環真空泵） 150為主泵（羅茨泵）抽速 L/s 2.1為抽速配比代號 （即主泵與二級泵抽速比為2，二級泵與前級泵抽速比為1）JZJ2S系列羅茨--水環真空機組技術規格：機組型號主泵前級泵抽速（L/s）最高吸入壓力（Pa）極限壓力（Pa）絕壓總功率（kW）水環機組油環機組JZJ2S30-1ZJ302SK-1.53012000400804.75JZJ2S70-2ZJ702SK-1.57060005.5JZJ2S70-1ZJ702SK-370100009JZJ2S150-2ZJ1502SK-3150600010.5JZJ2S150-1ZJ1502SK-61501000018JZJ2S300-2ZJ3002SK-6300400019JZJ2S300-1ZJ3002SK-12300800026JZJ2S600-2AZJ6002SK-12600400027.5JZJ2S600-2BZJ6002SK-20600700042.5JZJ2S70-2.1ZJ70ZJ30、2SK-1.5706000400.86.25JZJ2S150-2.1ZJ150ZJ70、2SK-3150600012JZJ2S300-2.1ZJ300ZJ150、2SK-6300500022JZJ2S600-2.1ZJ600ZJ300、2SK-12600400031.5JZJ2S150-4.1ZJ150ZJ30、2SK-1.515030007.75JZJ2S300-4.1ZJ300ZJ70、2SK-3300200013JZJ2S600-4.1ZJ600ZJ150、2SK-6600150023.5JZJ2S1200-4.1ZJ1200ZJ300、2SK-121200100037JZJ2S300-4.2.1ZJ300ZJ70、ZJ30、2SK-1.530012000.50.0510.25JZJ2S600-4.2.1ZJ600ZJ150、ZJ70、2SK-3600120017.5JZJ2S1200-4.2.1ZJ1200ZJ300、ZJ150、2SK-61200100033JZJ2S2500-4.2.1ZJ2500ZJ600、ZJ300、2SK-122500100048.5說明：1、以上表格僅為推薦標準系列，因在實際生產應用中工作條件的不同，吸入氣體及壓力會發生很多變化，所以在選型時應根據實際抽氣過程、氣體釋放過程、可凝性氣體冷凝情況、吸入壓力的時間變化等等進行校核計算或根據現有設備使用情況選型。羅茨真空泵及水環真空泵也可根據實際情況另行配置。 2、單泵的技術指標詳見各泵技術參數 3、如真空泵電機、電接點真空表、電控柜等需防爆，請在訂貨時注明。 4、最高吸入壓力是指主泵能夠啟動的最高壓力，如在高于該壓力下啟動主泵，可能會造成主泵過載。

旋片真空泵適用于抽吸空氣及其它一般性氣體，當使用氣鎮時，亦能抽吸含有少量的可凝性氣體（如水蒸 汽）。當抽吸含氧過高的、有爆炸性的、對黑色金屬有腐蝕性的、對真空油起化學反應的氣體時，應加附加裝置。本型泵可單獨使用，也可作為擴散泵、羅茨泵、分子泵等高真空泵的前級泵。該泵在真空鍍膜、真空熱處理、電子、半導體、照明、食品包裝、制冷等行業有著廣泛的應用。特點：抽氣效率高 、 極限真空高 、 使用壽命長。 抽除水蒸氣能力強。 振動少 、 噪聲低。 外型美觀精致。 泵體采用新材料 、 新工藝 。 內置自動防返油止回閥。 內置壓力油循環系統。 方便 、 多檔的氣鎮閥控制。 結構簡單 、 使用方便 、 易于維修2XZ型泵主要性能參數表型號極限壓力（Pa）抽氣速率（L/s）配用功率（kw）進排氣口徑（mm）重量（kg）2XZ-24X10-220.5525272XZ-440.5525312XZ-881.540692XZ-12121.540832XZ-18182.240842XZ外形安裝尺寸表型號A1A2A3A4BB1B2B3HH1H2H32XZ-226075146118173133711602722432461002XZ-4260117146118173133711602722432461002XZ-8395112224185245190901533773603731662XZ-12395188224185245190901533773603731662XZ-1839518822418524519090153377360373166

WLW型無油（耐腐蝕）立式往復真空泵是W型臥式真空泵的更新換代產品，是獲得粗真空的主要設備。由于采用全密封裝置，實現了曲軸箱和汽缸的完全隔離；加上活塞環使用了自潤滑材料，便實現了先進的無油潤滑。由于無污水排放，所以該型真空泵特別適用于化工、醫藥和食品等行業的真空蒸餾、真空蒸發、真空干燥、真空濃縮、真空浸漬等工藝過中。 主 要 特 點（1）功率消耗小，節能效果顯著；（2）占地面積小，工作噪音低： （3）氣缸采用強制水冷，冷卻效果好；（4）采用先進的密封結構，杜絕了向外濺油等現象的產生； （5）由于各運動部件結構合理，受力均勻，所以使用壽命長； （6）如氣缸采用不銹鋼或四氟內襯時，可耐酸、堿、有機溶劑的腐蝕。性 能 及 規 格性能 Functions型號 Model WLW-50WLW-70WLW-100WLW-150WLW-200極限壓力（≤Pa） Ultimate Pressure20002000200020002000抽氣速率（L/S） Pumping Speed5070100150200電動機Motor型號 ModelY132M1-6Y132M2-6Y160M-6Y160L-6Y180L-6功率（kw） Power45.57.51115轉速（rpm） Rotational Speed270380350310310吸氣口法蘭內徑（mm）Inlet DiameterΦ50Φ50Φ100Φ125Φ125排氣口法蘭內徑（mm）Outlet DiameterΦ50Φ50Φ100Φ125Φ125進水管內徑（mm） DiameterΦ15Φ15Φ15Φ15Φ15出水管內徑（mm） DiameterΦ15Φ15Φ15Φ15Φ15泵溫升（℃） Temperature Rise≤40≤40≤40≤40≤40噪音dB（A） LW Noise≤70≤75≤75≤78≤78重量含電機（Kg） Weight5005206009001000安 裝 尺 寸 圖尺寸（mm）型 號LL1L2L3HH1AA1A2A3D1D2ND1D2WLW-5010201584006901170910530115320 90504149WLW-70WLW-1001150195485630136011156401353603901451008149WLW-150128024556069514551195680180450 17512581811WLW-20013002455606921480119574018045040517512581811P-S 曲 線 圖

SZB型真空泵是懸臂式水環真空泵，可供抽吸空氣或其它無腐蝕性，不溶于水、不含有固體顆粒的氣體。最大真空度可達80%，被廣泛應用于機械、石油、化工、制藥、食品等工業及其它領域。特別適合于做大型水泵引水用。 SZB系列水環真空泵技術規格：　 型號 排氣量 吸入真空（mmHg） 最大真空度 泵轉速（r.p.m） 電機功率（Kw） 口徑（mm） 泵重（整機）（Kg） m3/h L/S 吸入 排出 SZB-4 19.8 5.5 440 80% 1410 1.5 G1“ G1“ 115 14.4 4 520 7.2 2 600 0 0 650 SZB-8 38.2 10.6 440 80% 1420 2.2 G1“ G1“ 130 28.8 8 520 14.4 4 600 0 0 650 　SZB-4、SZB-8水環式真空泵外形及安裝尺寸圖 代號 A B C D E F G H I J K Y Z W R Q P O X SZB-4 763 508 313 193 182 400 665 133 315 365 140 136 286 155 180 366 54 116 110 SZB-8 820 527 313 212 195 400 665 133 345 395 140 136 286 180 180 378 54 116 158
