HYL-1076型激光粒度分布儀系統是集光、機、電、計算機為一體的高科技產品，它采用進口半導體激光器，壽命長，單色性好；先進的機械設計與加工工藝和微電子集成電路技術，高靈敏度的光電池接收系統，全程米氏理論作為基礎，結合優異的計算方法，使測試數據更加精確，快捷。

HYL-2080型全自動激光粒度分布儀在HYL-1080型激光粒度儀的基礎上利用大規模集成電路技術把激光粒度分布儀的攪拌系統，超聲系統，循環系統，進水系統，排水系統，光路系統，采樣系統，優化在一起的一款智能化激光粒度分布儀，通過計算機軟件的標準SOP操作規程實現全自動的測試，從而大大降低了使用者的工作量和測試過程中的人為誤差。   HYL-2080型全自動激光粒度分布儀技術參數： 測試范圍：0.04mm～500mm； 光    源：半導體激光器（波長635nm、功率3mw、累積使用壽命25000小時以上）； 測試方式：濕法測試，循環進樣系統和靜態樣品池； 獨立光電檢測單元數：80； 樣品濃度：0.5‰～1%（與樣品的比重、顆粒大小、折射率有關）； 重復性誤差：優于1%； 超聲系統：超聲波分散50W； 攪拌系統：攪拌轉數（100-600轉/分可調）； 進水系統：自吸式進水系統 給排水系統：自動（給水水位應器和過飽和溢流水位感應器各一只）； 操作標準：標準操作規程（SOP）； 測試時間：少于1分鐘/次，不含樣品分散時間； 掃描速度：2000次/秒； 電源：交流220V±10%  50Hz或60Hz，功率：200W； 環境要求：溫度：5℃～35℃；濕度：<85%； 微機接口：標準RS-232串行接口； 操作系統：可在Windows95及以上版本的操作系統下運行；

HY—100(D)型粉體密度測試儀是由丹東市皓宇科技有限公司依據國標GB/T 5162-2006/ISO3953:1993（金屬粉末振實密度的測定）獨立研發制造的粉體密度測試儀器，具有自主知識產權。儀器含蓋國標GB/T 5162-2006/ISO3953:1993中的各項指標。 HY—100(D)型粉體密度測試儀由電機、振動組件、定時器等部件組成。可自設振動次數，振動過程中振動組件以小角度旋轉保證物料均勻等特點。

蝶型激光驅動模塊產品簡介本公司設計的蝶型激光驅動板是集溫控、半導體驅動于一體的多功能模塊，引進目前國際先進的半導體激光電源技術，選用優質元器件生產。具有輸出噪聲小、恒流特性好、電流穩定、抗干擾能力強等優點，并具有防過、防浪涌的穩壓、恒流雙重保護電路，保證激光器的穩定工作和使用壽命，整機配置完善，性能穩定，性價比高，非常適合各類廠家、公司、大學、科研機構使用。 產品特點：l 輸出電壓自適應負載3V；l 輸出電流：50mA、100mA、200mA、500mA、1000mA、3000mA；l 準連續QCW\連續CW模式 支持外部輸入控制 方波、正弦波、三角波等l 調制頻率高達100KHzl 電流穩定度小于0.1%l 輸出電流具有本機、計算機兩種控制方式（軟件選擇）；l 電源啟停具有本機、計算機兩種控制方式（軟件選擇）；l 帶TEC溫度控制激光器（選配控溫精度±0.1℃或±0.01℃）l TEC輸出電壓1~5V可調，電流3Al 具有過流、過壓、過熱等保護；l 具有電流緩升、電流緩降等保護功能；l 高穩定、高抗干擾、低噪聲；l LCD真彩液晶顯示；l 具有友好的人機界面和故障診功能；  l 電路板尺寸：100*150*50mml 接受定制產品應用l 半導體激光器、種子源驅動l 晶體溫度控制l 固體溫度控制、l 實驗、科研溫控源產品選型【部分型號】型號參數TLTM-YTH03100TLTM-YTH03500TLTM-YTH031000TLTM-YTH032000TLTM-YTH033000輸入電壓（VDC）5V±15%5V±15%5V±15%5V±15%5V±15%輸出電壓（V）0~3V(自適應)0~3V(自適應)0~3V(自適應)0~3V(自適應)0~3V(自適應)輸出電流（A）0~100mA0~500mA0~1000mA0~2000mA0~3000mAPD電流10uA~10mA調制頻率1~100KHz控溫精度±0.1℃或±0.01℃可選控溫范圍-10℃~85℃溫度傳感器NTC（25℃-10K）儀器體積W×L×H＝100*150*50mm遠程接口RS232（標配）、RS485可選

半導體直接輸出激光器產品介紹武漢泰倫特世紀科技有限公司研制的直接半導體激光器輸出功率涵蓋10W至500W，具有更高的電光轉換效率，輸出功率穩定。200W以下的直接半導體激光器采用緊湊的內部溫控方式實現小型化、便攜化，適用于錫焊、塑料焊接、激光醫療等領域。200W以上的直接半導體激光器采用外部水冷方式，適用于金屬表面處理、3D打印、快速成型等領域。泰倫特公司的直接半導體激光器不僅能夠滿足客戶的多樣化需求，而且能夠提供個性化的專業定制。目前激光器的輸出接頭在低功率應用方面提供SMA905或D80可選，高功率激光器可選QCS或QBH，同時具備多種控制模式。內控通過觸摸屏設定參數，控制出光，且多段波形可編輯；外控模擬量控制出光功率大小，TTL高速調制激光輸出；RS232遠程控制等。產品特點? 多種波長可選【785nm、808nm、915nm、940nm、980nm、1470nm等】? 電光轉換效率高? 輸出光纖長度可定制? SMA905、QBH接頭可選? 風冷或水冷可選? 免維護運行? 調制頻率范圍寬應用l 激光焊錫l 塑料焊接l 激光醫療l 激光泵浦l 金屬表面處理l 3D打印產品選型型號參數TLT-OPT30-XTLT-OPT80-XTLT-OPT150-XTLT-OPT200-XTLT-OPT500-X光學特性中心波長785nm808nm/915nm940nm/980nm1470nm915/980nm±5nm工作模式連續、調制功率調節范圍10%~100%調制頻率1~50KHz紅光指示功率

固體激光器打標驅動電源產品介紹本公司設計和生產的TLTP-YTH系列半導體激光電源是連續可調恒流電源，采用了目前國際先進的半導體激光電源驅動方案，選用優質元器件生產。具有輸出噪聲小、恒流特性好、電流穩定、抗干擾能力強等優點，具有防過沖、反沖和反浪涌的穩壓、恒流雙重保護電路，保證激光器的穩定工作和使用壽命。電源采用真彩觸摸液晶控制，能提供電源工作的各個參數及其工作狀態的調節和顯示，具備過壓、過流、水溫和水流報警功能，可以完美匹配DILAS、LIMO、nlight、QPC、西安炬光、BWT模塊，是紫外、綠光激光器理想的驅動電源。產品特點l 1路LD半導體恒流驅動【含電壓鉗位，帶過壓、過流保護，支持過熱保護】l 4路TEC驅動【半導體LD、一倍頻晶體、二倍頻晶體、三倍頻晶體】l 日本進口高精度高靈敏度NTC，全數字PID控制，各參數可調節l 溫度控制精度：正負0.1℃或0.01℃可選。支持TEC熱端溫度檢測和風扇控制l 內置PWM，頻率1KHz-200KHz 可調，步進1KHz。l 脈寬可調1us~30us.l 帶紅光指示l 激光控制內控、外控可切換。l 支持Q驅告警檢測。l 完美兼容市面上主流打標板卡控制l 溫度異常報警、激光器內部溫濕度控測l 光功率探測l 光閘控制、步進電機控制應用：l 端泵打標泵浦電源l 半導體激光電源l 綠光打標機電源l 紫外打標機電源l 倍頻晶體溫控控制l 高低溫溫度控制參數介紹：系統功能參數簡介4路制冷系統日本進口高精度高靈敏度NTC溫控穩定度正負0.1℃、0.01℃可選支持TEC雙向控制，可加熱可制冷CHANNEL1雙向12V/10A【半導體LD-808】CHANNEL2雙向12V/10A【1倍頻晶體】CHANNEL3雙向12V/10A【2倍頻晶體】CHANNEL4雙向12V/10A【3倍頻晶體】半導體激光模塊驅動器低壓高流【3V60A】、高壓低流 【8V10A、12V10A、26V10A等】效發率>88%。電流紋波

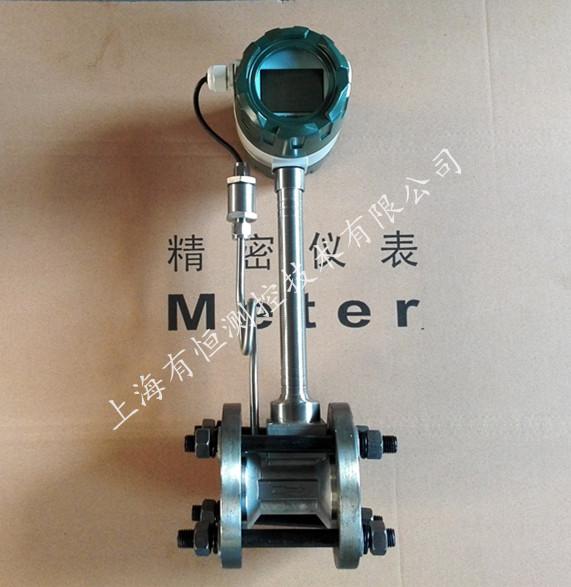

溫壓補償渦街流量計常指儀表測量的數據是在溫度25度，壓力為一個標準大氣壓為條件下的結果，通常測量現場的溫度和壓力與標準有區別。所以一般儀表都能測量現場溫度與壓力，然后通過計算公式對測量結果進行自動補渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。溫壓補償渦街流量計具有無運動部件、測量范圍大、運行可靠、測量精度高、介質適應性廣泛、壓力損失小、結構簡單、安裝維護方便、可遠距離傳輸信號等特點。給用戶使用帶來了極大的方便，可廣泛用于石、冶金、紡織、醫藥、機械、供水、供熱、熱電、科研等行業的各種液體、氣體、蒸汽等單向流體的工藝計量和節能管理，倍受各界用戶的重視和好評。&nbsp;溫壓補償渦街流量計在測量時關于介質的分類1、測量氣體時，需要溫度壓力同時補償；氣體一般都以標準狀況體積流量結算。因為氣體的體積流量溫度或壓力變化時，流量都會改變。2、測量過熱蒸汽時，需要溫度壓力同時補償；蒸汽一般都以質量流量結算。因為溫度或壓力有任何一個發生變化，蒸汽的密度會發生改變，質量流量也隨之改變。3、測量飽和蒸汽時，需要單溫度補償或單壓力補償。飽和蒸汽的密度與溫度或壓力有一個固定的對應關系（飽和蒸汽密度表），知道其中的任何一個，都可以確定飽和蒸汽的密度。功能特點包括：表體中同時集成穩壓補償補償功能，可測量流體的標準體積流量或標準質量流量。全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。全新的數字濾波和修正功能使流量測量更加精準可靠。電池供電型無需外接電源既可連續工作兩年以上。全新點陣漢字液晶顯示，使用操作更方便。技術參數測量介質 ：氣體、水、飽和蒸汽、過熱蒸汽、天然氣公稱口徑 ：DN25 &mdash; DN500介質溫度 ：-40℃&mdash;+150℃；-40℃&mdash;+280℃；-40℃&mdash;+350℃；-40℃&mdash;+420℃（需選配傳感頭不斷流拆裝型）精度等級：1.5級、1.0級（常規） 、0.5級、0.2級（需協議供貨)渦街可測流量范圍：液體：0.4 m/s &mdash;10 m/s：氣體、蒸汽：4m/s -- 70 m/s放大器選擇：溫壓補償一體化智能數字顯示型放大器（工況脈沖、標況脈沖、標況三線電流或RS485信號輸出）；防爆等級：本安防爆型ExiaⅡCT4隔爆型：ExdⅡCT6防護等級：IP54、IP65表體材質：1Cr18Ni9Ti(其它材質協議供貨)

上海有恒LWGY現場顯示型渦輪流量計是一種精密流量測量儀表，與相應的流量計算儀表，現場顯示儀表等配套可用于測量液體的瞬時流量和累積流量。它被廣泛用于石油，化工，冶金，食品，科研等領域的計量，控制系統。 上海有恒LWGY現場顯示型渦輪流量計是采用渦輪進行測量的流量計。它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。線圈和YJ磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1，精度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。     上海有恒LWGY現場顯示型渦輪流量計特點： ★ 壓力損失小。 ★ 具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。 ★ 采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于±0.02%。 ★ 儀表系數可由按鍵在線設置，并可顯示在液晶屏上，液晶屏直觀清晰，可靠性高。 ★ 采用EEPROM對累積流量、儀表系數進行掉電保護。保護時間大于10年。 上海有恒LWGY現場顯示型渦輪流量計主要技術參數: ★準確度：0.5級、1.0級； ★ 使用條件： 1、 環境溫度-20℃～50℃; 3、 被測介質溫度：-20℃～120℃; 4、 大氣壓力：86Kpa～106Kpa; 5、 防爆等級：ibⅡBT4. 　　 ★ 信號傳輸距離：傳感器至顯示器的距離可達1000m。 上海有恒渦輪流量計電氣特性： 1、 顯示方式： （1）LWGY 遠傳顯示：脈沖輸出（配顯示儀表）； （2）LWY 現場顯示：液晶顯示累積流量，單位（m³） 液晶顯示瞬時流量，單位（m³/h） （3）LWGB 渦輪流量變送器：（配顯示儀表）。 2、輸出功能： （1）LWGY 脈沖輸出，p-p值由供電電源確定； （2）LWY 可帶脈沖輸出或4~20mA兩線制電流輸出； （3）LWGB 4~20mA兩線制電流輸出。 3、供電電源： （1）LWGY：DC5~24V； （2）LWY：3V鋰電池安裝于儀表內部可連續使用3~5年；

上海有恒UHLWGY系列衛生型渦輪流量計是由渦輪傳感器與顯示器組成，是一種精密流量測量儀表，其與流量積算控制儀配套使用可以對液體加料進行高精度的定量控制，由于其具有結構簡單、測量精度高、采用快裝式卡箍安裝維護使用方便等特點被廣泛應用于石油化工、冶金供水、造紙環保、食品等領域。&nbsp;衛生型渦輪流量計產品特點:傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能。結構簡單、牢固拆裝方便。采用快裝式結構，方便清洗測量范圍寬，下限流速低。壓力損失小，重復性好，精度可達0.5％。具有較好的抗電磁干擾和抗震動能力。衛生型渦輪流量計工作原理流體流經渦輪流量計傳感器殼體時由于葉輪的葉片與流體的流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力后葉片旋轉，在力矩平衡后轉速穩定，在一定條件下轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量與累積流量。 衛生型渦輪流量計流量范圍:儀表口徑&nbsp; （mm）正常流量范圍&nbsp; （m&sup3;/h）擴展流量范圍&nbsp; （m&sup3;/h）常規耐受壓力&nbsp; （MPa）卡箍尺寸&nbsp; （mm）DN150.6~60.4~8＜0.650.5DN200.8~80.45~9＜0.650.5DN251~100.5~10＜0.650.5DN321.5~150.8~15＜0.664DN402~201~20＜0.677.5DN504~402~40＜0.691DN657~704~70＜0.6106DN8010~1005~100＜0.6119DN10020~20010~200＜0.6145注：1、DN15以下為特殊訂制 2、DN25及以內口徑的衛生型卡箍外徑為Ф50.5mm，DN32卡箍外徑Ф50.5為特殊訂制，其它卡箍尺寸為配套管徑的尺寸。 3、擴展流量為非標準流量，不建議使用。 衛生型渦輪流量計產品選型型 號規格代號說 明UHLWGY&nbsp;衛生型渦輪流量計&nbsp;&nbsp;公稱通徑（mm）-15&nbsp;正常流量范圍（m&sup3;/h）0.6~6&nbsp;-200.8~8&nbsp;-251~10&nbsp;-321.5~15&nbsp;-402~20&nbsp;-504~40&nbsp;-657~70&nbsp;-8010~100&nbsp;-10020~200&nbsp;精度等級B0.5％&nbsp;&nbsp;信號輸出M一體化液晶顯示帶4~20mA輸出J配套流量積算儀分體顯示S帶4~20mA輸出并配套流量積算儀分體顯示I4~20mA輸出T一體化液晶顯示不帶電流信號輸出P脈沖輸出隔爆要求/NE不隔爆/EX隔爆等級ExdiiBT4介質溫度/NE常溫其它要求/□在訂貨時注明

自來水流量計簡介：UH-LWGY自來水流量計是速度式流量計中的主要種類,自來水流量計廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。它采用多葉片的轉子（渦輪）感受流體平均流速,從而且推導出流量或總量的儀表。一般它由傳感器和顯示儀兩部分組成,也可做成整體式。&nbsp;LWG自來水流量計和容積式流量計、科里奧利質量流量計稱為流量計中三類重復性、精度較好的產品,作為十大類型流量計之一,其產品已發展為多品種、多系列批量生產的規模。&nbsp;自來水流量計工作原理：在管道中心安放一個渦輪，兩端由軸承支撐。當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪客服摩擦力矩和流體阻力矩而產生旋轉。在一定的流量范圍內，對一定的流體介質粘度，渦輪的旋轉角速度與流體流速成正比。對渦輪的轉速通過裝在機殼外的傳感線圈來檢測。當渦輪葉片切割由殼體內充久磁鐵產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大，整形，產生于流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累計流量值；同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指出瞬時流量值。自來水流量計結構：流體從機殼的進口流入，通過支架將一對軸承固定在管中心軸線上，渦輪安裝在軸承上。在渦輪上下游的支架上裝有輻射形的整流板，以對流體起導向作用，以避免流體自旋而改變對渦輪葉片的作用角度。在渦輪上方機殼外部裝有傳感線圈，接收磁通變化信號。自來水流量計特點：1.自來水流量計壓力損失小，葉輪具有防腐功能； 2.采用先進的超低功耗單片微機技術，整機功能強、功耗低、性能優越。 3.自來水流量計具有非線性精度補償功能的智能流量顯示器。修正公式精度優于&plusmn;0.02% 4.儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性強 5.自來水流量計采用EEPROM對累積流量、儀表系數掉電保護，保護時間大于10年 6.自來水流量計采用高性能MCU中央處理器，完成數據采集處理顯示輸出、累積流量瞬時流量同 7.屏顯示方便的人機界面實現，&nbsp;以標準485形式進行數據傳輸。 8.采用全硬質合金（碳化鎢）屏b式懸臂梁結構軸承，集轉動軸承與壓力軸承于一體，大大提高了軸承壽命，并可在有少量泥沙與污物的介質中工作。 9.自來水流量計采用1Cr18Ni9Ti全不銹鋼結構，（渦輪采用2Cr13）防腐性能好。 10.容易維修，有自整流的結構，小型輕巧，結構簡單，可在短時間內將其組合拆開， 11.自來水流量計內部清洗簡單。 12.有較強抗磁干擾和振動能力、性能可靠、壽命長 13.下限流速低,測量范圍寬， 14.現場顯示型液晶屏顯示清晰直觀，功耗低，3V鋰電池供電可連續運行5年以上， 15.自來水流量計耐腐蝕，適用于酸堿溶液自來水流量計技術參數：附表公稱口徑：管道式：DN4～DN200 插入式：DN100～DN2000 精度等級：管道式：&plusmn;0.5級，&plusmn;1.0級 &nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;插入式：&plusmn;1.5級、&plusmn;2.5級 環境溫度：-20℃～50℃ 介質溫度：測量液體：-20℃～120℃ &nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;測量氣體：-20℃～80℃ 大氣壓力：86KPa～106KPa 公稱壓力：1.6 Mpa&nbsp;、2.5Mpa&nbsp;、6.4Mpa&nbsp;、25Mpa 防爆等級：ExdIIBT4 連接方式：螺紋連接、法蘭夾裝、法蘭連接、插入式等 直管段要求：氣體：上游直管段應&ge;10DN，下游直管段應&ge;5DN &nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;液體：上游直管段應&ge;20DN，下游直管段應&ge;5DN&nbsp; &nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;插入式：上游直管段應&ge;20DS，下游直管段應&ge;7DS（DS為管道實測內徑） 顯示方式：（1）遠傳顯示：&nbsp;脈沖輸出、電流輸出（配顯示儀表） &nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;（2）現場顯示：8位LCD顯示累積流量，單位（m3）&nbsp;　4位LCD顯示瞬時流量，單位（m3/h）、電池電量、頻率、流速 &nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;（3）溫度壓力補償型：&nbsp;A、顯示標準瞬時流量及標準累計流量&nbsp;B、顯示當前壓力、溫度、電池電壓&nbsp; 輸出功能：（1）脈沖輸出，p-p值由供電電源確定 &nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;（2）4～20mA兩線制電流輸出 &nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;（3）單位體積脈沖輸出及傳感器原始脈沖輸出 &nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;（4）帶有RS485通迅接口&nbsp; 供電電源：（1）DC5～24V &nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;（2）標準型3V鋰電池安裝于儀表內部可連續使用八年以上 &nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;（3）溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上 傳輸距離：傳感器至顯示儀距離可達500m型號正常流量范圍m3/h下限擴大范圍m3/h工作壓力MPaG型工作壓力MPaZ型工作壓力MPaD型工作壓力MPa公稱通徑MMUHLWG-40.04-0.25&nbsp;&nbsp;&nbsp;6.42.54UHLWG-60.1-0.6&nbsp;&nbsp;&nbsp;6.42.56UHLWG-100.2-1.2&nbsp;2525&nbsp;2.510UHLWG-150.7-60.6-632326.42.515UHLWG-251.2-101-1050 25506.42.525UHLWG-402.5-202-2050 25506.42.540UHLWG-505-404-4050 2.5506.42.550UHLWG-8012-10010-10032 2.5326.42.580UHLWG-10025-20020-20032 2.5&nbsp;6.42.5100UHLWG-15050-40040-40025 1.6&nbsp;6.42.5150UHLWG-200100-80080-80025 1.6&nbsp;6.42.5200UHLWG-250150-1200120-120025 1.6&nbsp;6.42.5250UHLWG-300300-2500250-25001.6&nbsp;6.42.5300自來水流量計安裝要求：1、自來水流量計安裝采用法蘭連接、螺紋連接及夾裝式；2、安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應&ge;6DS，下游直管段應&ge;5DS（DS為被測管道實測內徑）。3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道；5、傳感器露天安裝時，請做好放大器插頭的防水處理；6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式。

一、潤滑油柴油渦輪流量計概述:&nbsp;&nbsp;上海有恒UHLWGY系列智能一體化渦輪流量計是采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量（4位有效數字）及累積流量（8位有效數字，帶清零功能）。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為LWGY-□B型和LWGY-□C型。LWGY-□B型：供電電源采用3.2V10AH鋰電池（可連續運行4年以上）；無信號輸出功能。LWGY-□C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。&nbsp;二、潤滑油柴油渦輪流量計產品特點:1.高精確度，一般可達&plusmn;1%R、&plusmn;0.5%R，高精度型可達&plusmn;0.2%R；2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；3.具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正4.所有有效數據掉電后保持10年不丟；5.范圍度寬，中大口徑可達1:20，小口徑為1:10；6.結構緊湊輕巧，安裝維護方便，流通能力大；7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

分體式氣體渦街流量計原理是在流體中設置旋渦發生體，從而發生體兩側交替地產生有規則的旋渦，旋渦列在旋渦發生體下游非對稱地排列，產生一定的頻率，通過公式f=St*v/(1-1.27d/D)*d，(St為斯特勞哈爾數，為無量綱數，與旋渦發生體及雷諾數有關；v為流速；d為發生體迎面寬度；D為公稱通徑)即可得出流速。渦街流量計輸出信號(頻率)不受流體物性和組分變化的影響，是指儀表系數僅與旋渦發生體形狀和尺寸以及雷諾數有關。它的優點是：結構簡單牢固，安裝維護方便；適用多種類流體，液、氣、蒸汽及部分混合相皆適用；精確度較高，一般達±1%R左右；流量范圍寬，可達10：1或20：1或更大；壓頭損失小；無零點飄移；價格相對便宜；缺點是：不適于低雷諾數Re＜20000的情況，對高粘度、低流速、小口徑的使用有限制；對環境的要求較高，應盡量杜絕有振動的場所，且上游側需要有較長的直管段；儀表系數較低，口徑愈大愈低。渦街流量計廣泛應用于鋼鐵廠、焦化廠、石油、化工、熱力、醫療、熱電廠、環保等行業。其特點是壓力損失小、量程范圍大、精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高、維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器可靠性高可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用是一種比較理想的測量儀器。渦街流量計基礎技術參數1、測量介質：液體、一般氣體、蒸汽2、公稱通徑：DN15～DN300（滿管式）、DN150～DN2000(插入式)、DN2000以上口徑協議供貨3、介質溫度：-40～100℃（常溫）、-40～250℃（中溫）、-40～320℃（高溫）、-40～350℃（超高溫）4、公稱壓力：1.6MPa、2.5MPa、4.0MPa(>4.0協議供貨)5、精    度：±1%R，±1.5%R（滿管式）；±1.5%R，±2.5%R（插入式）6、供電電源：+12VDC（三線制脈沖輸出）、+24VDC（三線制脈沖輸出型及二線制電流輸出型）、3.6V鋰電池、雙供電7、本體材質：304(其它材料協議供貨)8、防護等級：IP65(其它防護等級協議供貨)9、環境條件：溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa。<img src="https://img-i-album.toocle.com/view/2022/07/12/42/62cd1f601bb42.jpg" style="max-width:100%;"/>安裝注意事項：①流量計的流向箭頭方向應于管道內流體流動的方向一致。②安裝流量計的管道要符合上面所規定的前后直管段要求。否則會影響流量計的測量精度，嚴重會損壞流量計。③安裝流量計時，在電焊法蘭或是管道的過程中，流量計須不在管道上，以免損壞流量計的內部配件。④流量計運行前仔細觀察流量計的安裝及接線等是否正確無誤。⑤接通電源后觀察液晶屏幕是否有流量顯示。⑥緩慢打開閥門，打開時間不小于2分鐘，到一個較小的壓力時停止，觀察傳感器周圍是否有泄漏現象，并觀察液晶顯示屏是否有流量顯示。⑦若情況都正常，則開大閥門，穩定一段時間后觀察液晶顯示屏的流量是否顯示正常。
