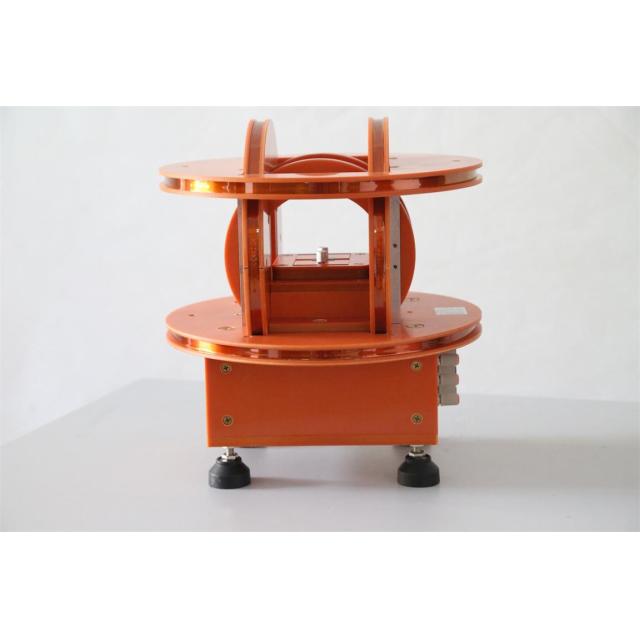

FE-2100AM永磁體磁偏角測量儀由三維亥姆霍茲線圈連接獨立的三分量磁通計，構成硬件測試部分，通過對三個分量的測試數據進行微機換算，構成一套完整的永磁材料品質測試系統。
目前，在大多數的磁性材料生產過程中，并不苛求材料充磁方向的準確性與一致性，然而，隨著磁性材料應用領域越來越廣，對永磁體的精度也越來越高。與傳統磁性材料的要求相比，新型應用技術對永磁體磁性能有更特殊的要求，由于永磁體的最終磁化矢量方向(磁偏角)對精密磁元件的性能有著極其重要的影響，因此永磁體磁偏角是衡量永磁性能的重要指標，FE-2100AM永磁體磁偏角測量儀為企業解決高端磁材生產提供了一套有效的測量方案。
FE-2100AM永磁體磁偏角測量儀由三維亥姆霍茲線圈連接獨立的三分量磁通計，構成硬件測試部分，通過對三個分量的測試數據進行微機換算，構成一套完整的永磁材料品質測試系統。將磁體放入樣品臺上，通過提拉法測試出磁通分量，并通過計算得到磁矩以及主軸方向的磁場偏差角度值。可顯示總磁矩M、主軸磁偏角α、?x、?y、?z以及對應測試線圈的線圈常數。
| 儀器特點 |
| ● 直接顯示三磁通計磁通量； |
| ● 直接顯示被測試樣品的磁偏角θZ； |
| ● 可進行磁偏角θZ與設定值的比較，判斷產品合格與否，或對高精度產品進行分類； |
| ● 可單機在線檢測，也可與計算機連接，對測試數據進行測試保存； |
| ● 磁矩M測試不確定度：0.5%，重復性：±0.1%； |
| ● 磁偏角θZ不確定度：0.2°（固定樣品和線圈的相對位置）； |
| ● 測試重復性：±0.1°； |
| ● 軟件智能修正：解決磁通計漂移、初始零點以及線圈電阻對積分的影響問題 |
儀器參數
| 名 稱 | 數 值 |
| 供電電源 | 交流220V/0.5A，50Hz |
| 測試量程 | 1mWb，10 mWb，100 mWb，1000 mWb四檔 |
| 輸入阻抗 | 1k歐姆、10k歐姆、100k歐姆、1000k歐姆 |
| 測試準確度 | 0.5% |
| 漂 移 度 | 1uWb /分鐘 |
| 最小分辨率 | 0.1uWb |
| 使用環境 | 溫度：0℃至+50℃，濕度：35～80%。 |
| 體 積 | 285mm×300mm×100mm |
線圈參數
| 型 號 | FE-MH100 | FE-MH150 | FE-MH300 | FE-MH480 |
| X線圈常數 | 小于0.005WB*cm/v*s±0.0001 | 小于0.02WB*cm/v*s±0.0001 | 小于0.04WB*cm/v*s±0.0001 | 小于0.07WB*cm/v*s左右 |
| Y線圈常數 | 小于0.005WB*cm/v*s±0.0001 | 小于0.02WB*cm/v*s±0.0001 | 小于0.04WB*cm/v*s±0.0001 | 小于0.07WB*cm/v*s±左右 |
| Z線圈常數 | 小于0.03WB*cm/v*s±0.0001 | 小于0.04WB*cm/v*s±0.0001 | 小于0.1WB*cm/v*s±0.0001 | 小于0.25WB*cm/v*s±0.0001 |
| 準確度 | 0.5% | 0.5% | 0.5% | 0.5% |
| 樣品體積(0.3%) | 20mm3~4.0cm3 | 80mm3~14cm3 | 160mm3~90cm3 | 250mm3~370cm3 |
| 均勻范圍(0.3%) | 16mm*16mm*16mm | 24mm*24mm*24mm | 45mm*45mm*45mm | 72mm*72mm*72mm |
| 均勻區(1%) | 4.0cm3~8.0cm3 | 14cm3~27cm3 | 90cm3~275cm3 | 370cm3~1000cm3 |
| 均勻范圍(1%) | 20mm*20mm*20mm | 30mm*30mm*30mm | 65mm*65mm*65mm | 100mm*100mm*100mm |
基本配置
| 序 號 | 品 名 | 型 號 | 數 量 |
| 1 | 測量主機 | FE-2100AM | 1 |
| 2 | 三維亥姆霍茲線圈 | FE-MH150 | 1 |
| 3 | 上位機測量軟件 | FE-2100磁性材料自動測量系統V1.0 | 1 |
| 4 | 測試電腦 | 聯想品牌電腦 | 1 |
| 5 | 打印機 | 惠普激光黑白打印機 | 1 |
| 6 | 測試連接線 | 二芯連接線 | 3 |
| 7 | 說明書光盤 | FE-2100AM | 1 |
| 8 | 標準樣塊 | 釤鈷標準樣片（溫度影響小） | 1 |
| 9 | 數據線 | USB轉RS232線或串口線 | 1 |
| 10 | 有線遠程控制盒 | --- | 1 |
說明：以上標準配置僅作參考，實際產品清單以簽訂合同為準。
可選配置
| 序 號 | 品 名 | 型 號 |
| 1 | 三維亥姆霍茲線圈 | FE-2100AM -100 |
| 2 | 三維亥姆霍茲線圈 | FE-2100AM -150 |
| 3 | 三維亥姆霍茲線圈 | FE-2100 AM -300 |
| 4 | 三維亥姆霍茲線圈 | FE-2100 AM -480 |
| 5 | 三維亥姆霍茲線圈 | 非標件，可訂做 |
說明：用戶可根據自己的需要訂購，也可根據特殊要求訂購非標件。
我們知道，一個單一的亥姆霍茲線圈是可以用來衡量永磁磁鐵的磁矩在磁化方向軸上所產生的磁矩M的。磁矩M是可以通過關系式：M=k×Φ所得到的，其中：k為亥姆霍茲線圈常數，Φ為磁體對線圈感應的磁通量。對于經過充磁后的永磁材料樣品的品質檢驗，采用亥姆霍茲線圈進行買賣雙方之間的量質傳遞，已經變得非常流行和通用，設計好單維和三維的亥姆霍茲線圈參與國際同行之間的相互傳遞參數尤其重要。
各向異性磁體磁矩的方向總是沿著各向異性的方向的，但是可能出現各向異性的方向與磁體軸的方向不一致的情況。當需要顯示磁塊各向異性方向在磁塊本身軸方向的投影，就需要能同時顯示正交磁通?x、?y、?z的三軸亥姆霍斯線圈，并可換算出正交的分量磁矩Mx、My、Mz。
磁矩M是矢量，可以被分成三個方向的三個部分，分別為：X、Y、Z三個方向一致。投影關系有： cosαx= Mx/M 、cosαy = My/M和cosαz= Mz/M。
通過測量三軸線圈上的磁通量：Φx, Φy, Φz，根據各線圈對應的常數，計算出三個方向的磁矩：Mx、My、 Mz。 永磁材料的總磁矩M ，也可以通過求各分量磁矩的平方和開平方得到。
FE-2100AM 永磁體磁偏角測量儀測量原理
| 軟件功能 |
| ● 系統支持Winxp/NT/7/8/10等主流操作系統； |
| ● 軟件按不同的編號進行排序，測量結果統計清晰； |
| ● 能導出測量結果，并兼容Excel等數據表格，便于數據分析； |
| ● 數據管理方便，可任意刪除某一點數據或清除全部數據； |
| ● 可自動計算出同編號的角度平均值 （計量部門可通過樣品多方向旋轉測試進行更準 確的評估）； |
| ● 可自動計算出同編號的磁矩平均值； |
| 測試界面 |

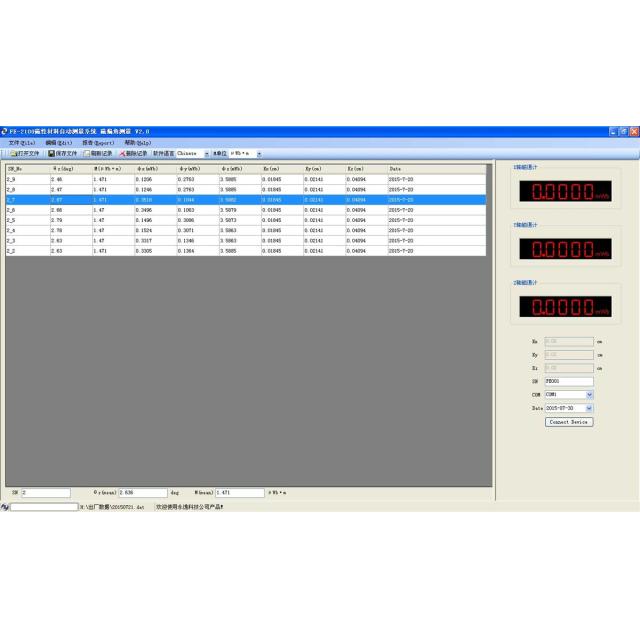

FE-2100AM 永磁體磁偏角測量儀軟件操作界面

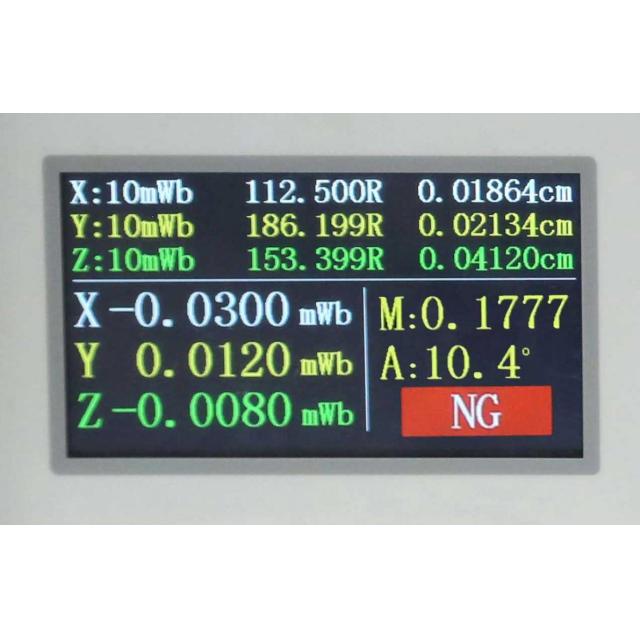

FE-2100AM 永磁體磁偏角測量儀液晶屏上顯示的測量結果
