一、概述說明

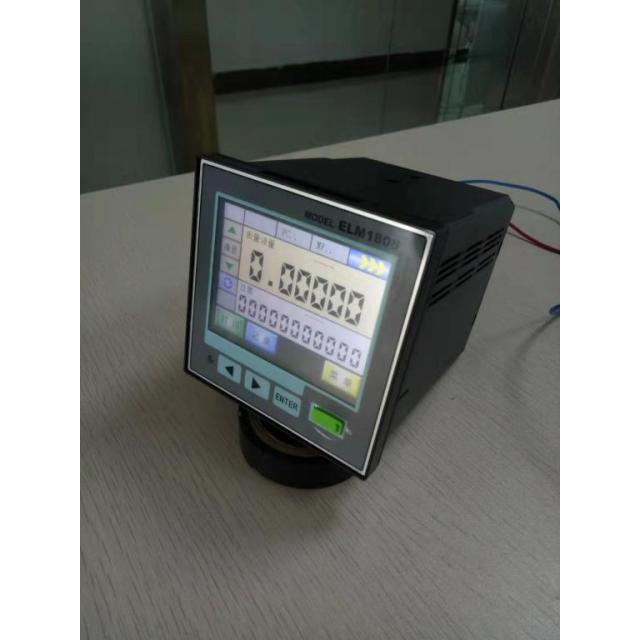

ELM1808是一款運用嵌入式技術設計而成的流量積算儀表。該儀表采用Cortex3系列處理器，功能先進，性能穩定。

人機交互部分采用專業的工業級TFT模組，256真彩顯示及TFT觸摸屏操作，使用靈活便捷，儀表自帶大容量存儲器，可通過U盤導出EXCEL格式。小巧美觀的體積，既可置于工作臺上，也可嵌入各種操作面板上，高效靈活，實時性高，運行穩定，廣泛應用于商業貿易結算及工業參數測控系統中。

二、技術指標

輸入信號

流量輸入信號   頻率式信號：

速度式流量計：0~5000Hz，低電平≤1V，高電平≥5V

比例式流量計：0~1000Hz，低電平≤1V，高電平≥5V

模擬量信號：4~20mA模擬電流信號



壓力輸入信號（補償信號）：0~10 mA或4~20mA模擬電流信號



溫度輸入信號（補償信號）：0~10 mA或4~20mA模擬電流信號

Pt100鉑電阻的電阻信號

輸出信號

模擬量輸出：4~20mA模擬電流

脈沖輸出   ：同步脈沖輸出:標準方波1:1

調制脈沖輸出，方波脈沖

高電平>11V,低電平<0.8V

K1，K2（開關）：250V，3A
