產品簡介

      NDXZ系列變頻串聯諧振由變頻電源、激磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品 上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

產品特征

☆、35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生 。

☆、本系統要求單個人能現場搬動的部件重量不超過30kg，要求兩個人能現場搬動的部件重量不超過60kg，適合現場搬運。

☆、電源采用220V單相電源或380V單電源，方便現場取電。

☆、電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求。

☆、110kV及以上電壓等級電纜耐壓試驗采用油浸式電抗器，在單體重量超過100kg時，可選配我公司專用小型電動吊車。

☆、操作簡單，體積小，重量輕，非常方便現場使用及搬運（體積與重量約為傳統試驗變 壓器的1/10～1/30；

☆、對現場電源要求低；

☆、試驗等效性好；

☆、符合國標要求有監測峰值功能，可實時監測高壓試驗波形；

☆、一鍵鼠標旋鈕式操作，大液晶屏幕，“傻瓜式”簡單易用；

☆、自帶微型打印機，隨時打印保存試驗數據；

產品參數

☆、諧振電壓波型：正弦波，波形畸變率＜1.0%；

☆、輸出頻率：30～300Hz；

☆、工作制：滿功率輸出下，連續工作時間60min；

☆、品質因素：30～90；

☆、輸入工作電源：單相380/220V±10%，工頻50Hz±5%；

☆、環境溫度：－10℃～+50℃；

☆、相對濕度：＜95%，無凝露狀況；

☆、適用范圍：

    1）電纜變頻諧振裝置；

    2）發電機工頻耐壓試驗裝置；

    3）變電站電氣設備交流耐壓試驗裝置；

    4）CVT檢驗用諧振升壓裝置。

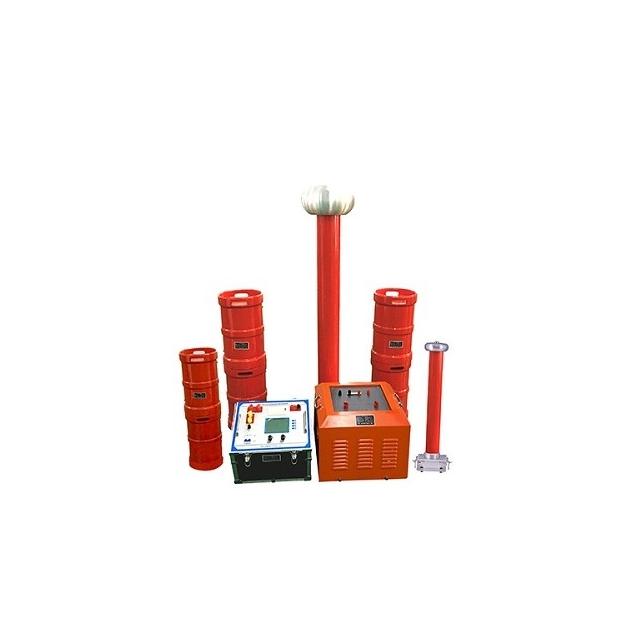

產品名稱：NDXZ系列變頻串聯諧振耐壓裝置

產品類別：儀器儀表/專用儀器儀表/其他專用儀器儀表
