新能源油浸變壓器溫濕度控制器

一、產品介紹

BWY-XKY802系列新能源油浸變壓器溫控器是我公司為油浸式電力變壓器可靠運行而設計的新一代多功能型微電腦溫控儀。利用PT100珀熱電阻溫度傳感器來測量油面的溫升，并根據溫升自動控制冷卻風機的啟停、超溫報警直至超高溫跳閘以保證油浸式電力變壓器的安全運行。由于采用目前先進的RISC單片計算機并結合先進的I2C存儲與調整技術，根據JB/T7631標準設計而成，使得溫控器具有結構簡單，運行可靠，抗干擾能力極強的特點。同時溫控器還具有“黑匣子”功能，可記錄停電前油面溫度及A/B兩路環境溫濕度的溫濕度數據及本機的工作狀態。

二、技術參數

1.應用條件：
環境溫度：-10℃～+55℃；相對溫度：5-95%；大氣壓：60-160KPa；工作電 壓：AC170-AC250V（48-60Hz）

2.測量范圍：-40.0-200℃、環境濕度0-99RH%、環境溫度-30-99℃
3.分辯率：0.1℃
4.測量等級：0.5級
5.控制精度：1℃
6.功耗：＜8V
7.重量：＜1Kg
8.傳感器參數：高性能PT100/熱鉑電阻
9.抗干擾性能：符合JB/T7631標準
10.觸點容量
風機：AC125V/10A或AC220V/7A 三組或單相有源風機AC220V/10A 一組
環境加溫：AC125V/10A或AC220V/7A 一組
超溫報警：AC125V/10A或AC220V/7A 一組
超溫跳閘：AC125V/10A或AC220V/7A 一組
11.設備外型尺寸 80×160×120mm，嵌裝開孔尺寸:154×77mm

三、兼容性能

1、檢測并巡回展示A/B兩路溫濕度，巡回顯示時每相顯示約8秒。（注意：BWY-XKY800型無此功能）
2、故障聲光報警：傳感器故障時相應故障指示燈亮，機器內發出嘀嘀聲并接通報警觸點。顯示器顯示X—Err，X表示出現故障相位。
3、風機啟動和關閉功能：當油面溫度達到設定的風機啟動溫度值時風機自動啟動，風機啟動時風機指示燈亮。當油面溫度大于設定的風機關閉度值時風機自動關閉。未接傳感器時，風機處于啟動狀態。
4、超溫報警功能：當油面溫度達到設定的超溫報警溫度時溫控器發出聲、光報警，并接通報警輸出端子，以提供一個開關信號，給遠方的控制柜發出聲光報警。
5、自動跳閘功能：當油面溫度達到設定的跳閘溫度值時，溫控器接通跳閘輸出端子，以提供一個開關信號給遠方的控制柜，啟動跳閘電路。（為防止因偶然因素觸發跳閘特設有約6S延時）。
6、手動啟動關閉風機功能：按風機鍵，風機啟動，再按風機鍵，風機關閉。如手動啟動風機而沒有手動關閉風機，則風機啟動約15分鐘后自動關閉。
7、風機定時檢測功能：為避免風機長時期不啟動而銹蝕堵轉損壞，特設有風機定時檢測功能，定時啟動時間可設定，范圍為0-199小時，到設定值時溫控器自動檢測一次啟動風機約2分鐘，輸入000時則取消該功能。
8、“黑匣子”功能：可記錄溫控器斷電的油面溫度與環境溫濕度的溫度，以及本機的工作狀態。
9、所有溫度的設置均可通過面板上的輕觸鍵直接設置。為防止閑雜人員設置，溫控器設有密碼，只有密碼輸入正確才能設置，否則只能查看而不能設置。

四、接線圖例

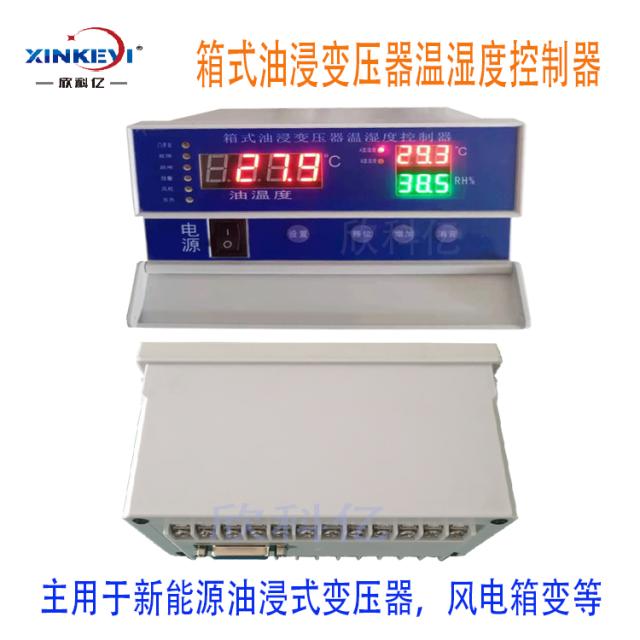

五、實物圖

五、應用領域

新能源油浸式變壓器，光伏風電箱變等

以上內容為BWY-XKY802新能源油浸變壓器溫濕度控制器基本資料，如需要了解更多產品資料請咨詢欣科億電氣。
