產品簡介

宏偉儀表云母雙色液位計HWM

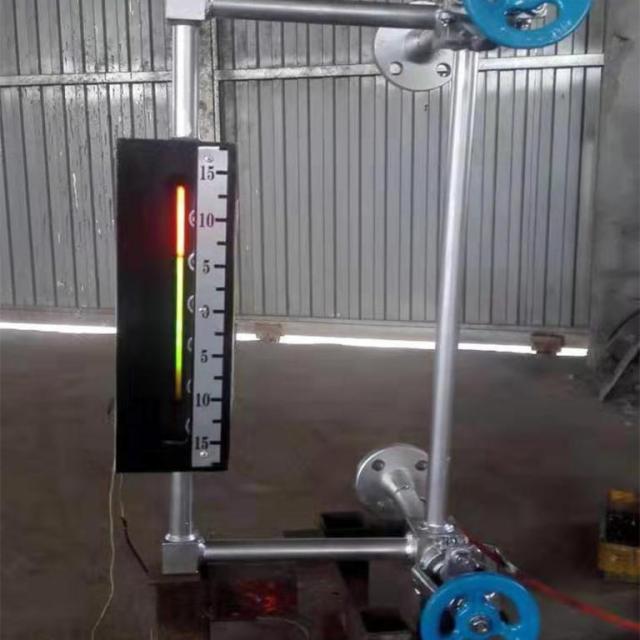

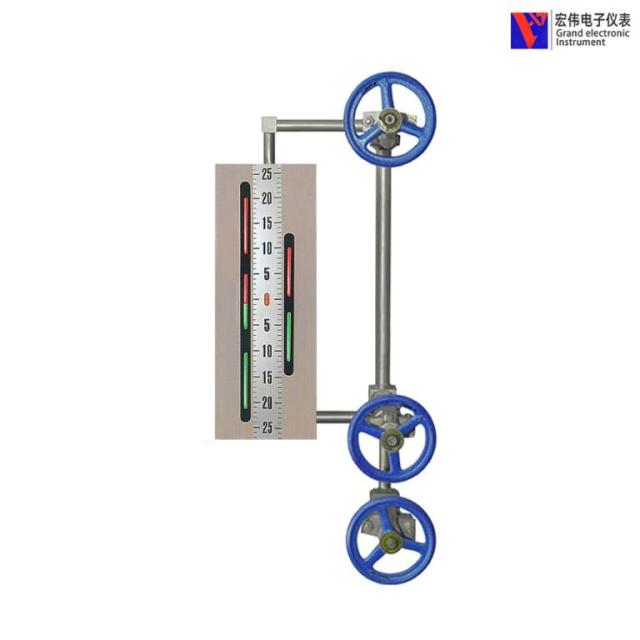

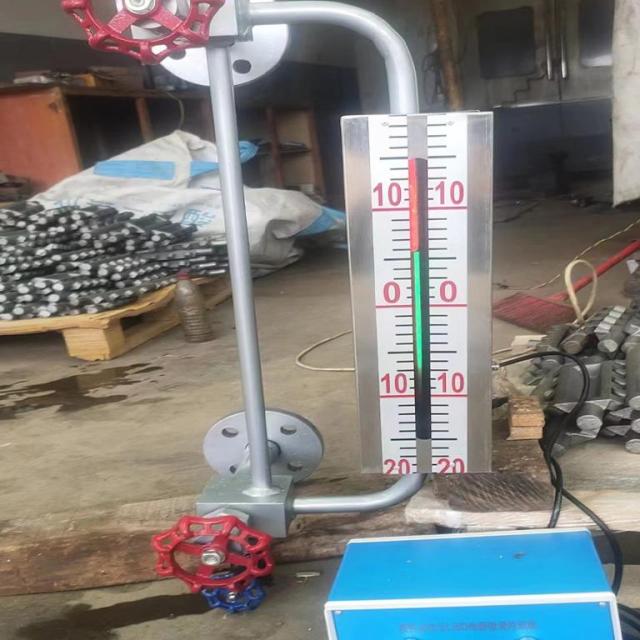

宏偉儀表云母雙色液位計HWM是我公司專為大型火電發電機組鍋爐汽包的水位監視研制開發的就地顯示儀表。是***直觀、***科學的。是目前國內外沒有任何儀表可以取代的就地觀測儀表。它是利用光學原理以汽紅、水綠來顯示鍋爐內汽水位的變化。兩排補償式窗口、錯位式窗口使觀察連續無間隔，目光線柔和、界面清晰。該表結構簡單、顯示直觀、測量范圍廣、測量精度高，無論就地還是主控室監視效果一致。是應用于高壓、壓、亞臨界發電鍋爐上理想的水位計。

規格參數

產品規格：三段、五段、五段加長、七段、九段、十一段

可視長度：200mm、360mm、420mm、560mm、1250mm

密封細件：人造云母件、天然云母件。

光源部分：發光二極管、鹵鎢燈管、平光燈管

工作溫度：飽和蒸汽水溫度（≤540℃）

接口方式：法蘭或焊接φ28×5mm、φ51×10mm，可按需設計。

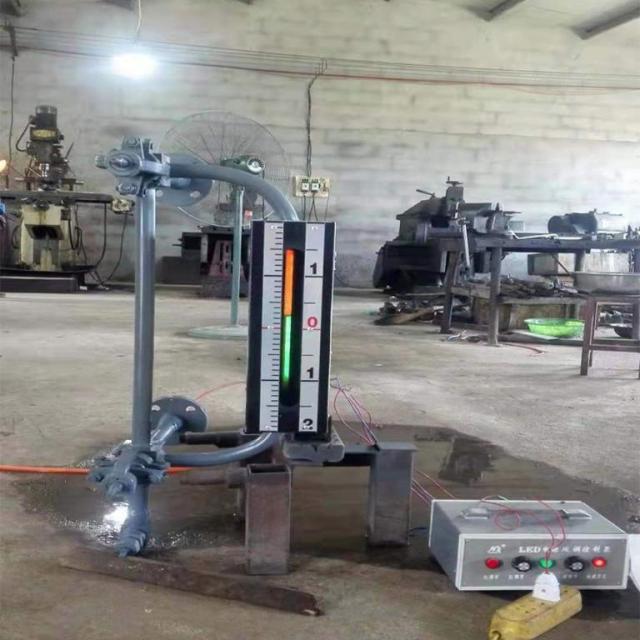

光源控制儀（寬X高X深）：168x168x217mm，輸入：220VAC。

公稱壓力：10MPa、16MPa、25MPa、32MPa亞臨界

功率：15W

開關電源：220V輸出



光源2發出的光經過紅色和綠色濾光玻璃3、4后，紅光和綠光平行到達組合透鏡6，由于透鏡的聚光和色散作用，形成了兩股光束射入測量室5，測量室是有水位計本體鋼座7云母片8和兩塊光學玻璃板10等構成，測量室截面呈梯形，內部介質為水和蒸汽，如圖，連通器內水和蒸汽形成兩段棱鏡。綠光折射率較紅光大（光的折射率與介質和光的波長有關）在有水部分，由于水形成的棱鏡作用，綠光偏轉較大，正好射在觀察窗口12，因此水柱呈綠色，紅光因出射角度不同未能到達觀察窗口；在測量室內蒸汽部分棱鏡效應較弱，使紅光束正好到達觀察窗口，而綠光因沒發生折射不能射到窗口，因此汽柱呈紅色。

產品名稱：宏偉儀表云母雙色液位計HWM

產品類別：儀器儀表/物位儀表
