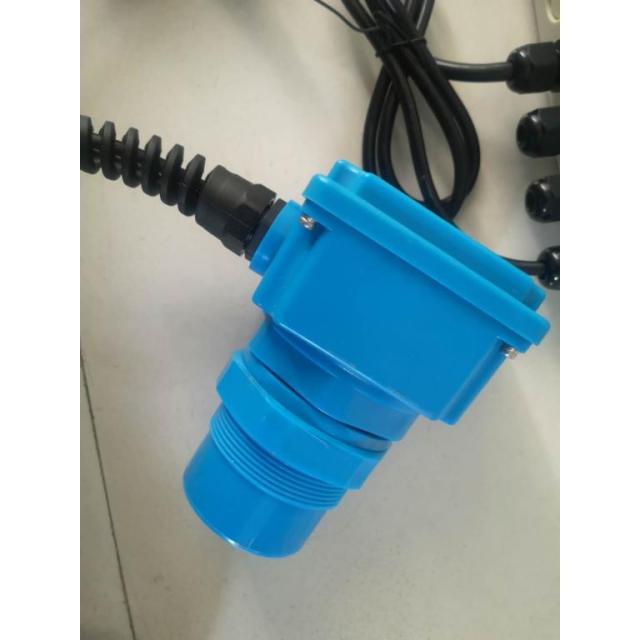

本儀表采用超聲波回聲測距法測液位。探頭固定安裝在量水堰槽水位觀測點上方（水位觀測點的位置見堰槽構造說明）。探頭對準水面。探頭向水面發射超聲波。超聲波經過t1時間，走過E1距離，碰到校正棒。一部分超聲波能量被校正棒反射，并被探頭接收。儀表記下這段時間的長度t1。超聲波的另一部分能量繞過校正棒，經過t2的時間到達水面。這部分能量被水面反射后，被探頭接收。儀表記下這段時間的長度t2。校正棒已經固定在探頭上。校正棒的長度E1不會變化。儀表根據t1與t2的比例，再乘以E1，求出水面到探頭的距離D，D=E1╳t2/t1。

安裝儀表時，通過按鍵向儀表內存內設置探頭到“水位=0”的距離L。儀表從內存讀取參數L，用L減去D，求出液位H（H=L-D）。

由于產品生產中,E1的長度不完全一致；電路的延遲也不一致。儀表實際計算液位時使用的運算式為：H=L-KD，其中“K”為線性修正系數。“K”的數值要經過標定來確定。

儀表把瞬時流量按時間累加，得出累計流量。累計流量共8位數字。當累計滿8位時，自動回零，重新累計。不管是由于儀表自己累計滿8位回零，或是人為通過按鍵清除累計使累計回零，儀表都會記憶回零的時間。

儀表內設有歷史數據記錄存儲器。用于存儲時間、流量、累計流量，可存儲五年的記錄。存儲器都是循環使用，即存儲器存滿時，復蓋最早的記錄。

從儀表上輸出的電信號有三種：(4～20)mA電流模擬信號，根據參數設置可以為瞬時流量或液位；RS485數字信號，根據參數設置，按通訊協議約定的格式輸出；RS-485數字信號，根據參數設置，按通訊協議約定的格式輸出。

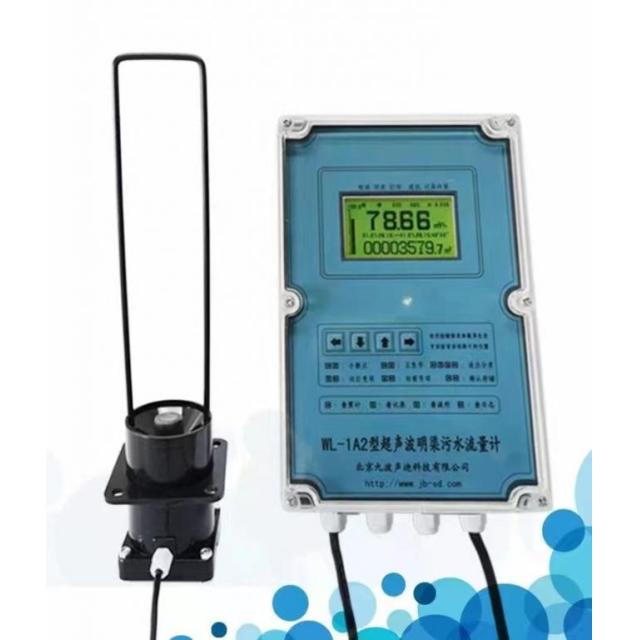

產品名稱：超聲波明渠流量計

產品類別：儀器儀表/專用儀器儀表/其他專用儀器儀表
