薄膜電壓擊穿試驗儀BDJC-50KV本儀器由pc控制，通過我公司自主研發的全新智能數字精密嵌入式西門子中秧單元cpu系統與上位機軟件控制兩部分來完成，通過pc USB 串口獲得數據傳送數據zui高可高達 3M/S是RS232串口無法比擬的 讓上位機與下位機通訊無延遲使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據，電流采集。可繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印，修改試驗數據。并且提取試驗數據分色對比。人性化明顯

薄膜電壓擊穿試驗儀BDJC-50KV控制方式：無線藍牙控制
耐壓式樣：固體；液體。
產品優勢：
產品名稱：介質強度測定儀
無線藍牙控制擺脫距離困擾人機分離使用更加方便。
試驗電壓方式： 交流 0--50 KV ;直流 0--50 KV
工頻電壓或直流電壓下擊穿強度和耐電壓時間的測試。
試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。
支持人機分離異地作 開闖國內控制機器新篇章 （無線藍牙控制 ）
試驗電壓連續可調： 0--50KV。
試驗軟件簡介：
可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。
支持軟件共享不同電腦藍牙異地作要求。
技術要求：
試驗方法：0-50KV全量程可調(采用高精度電壓采樣器件，取消了同類廠家由于電壓采樣精度不夠必須采用高壓分級的方式)

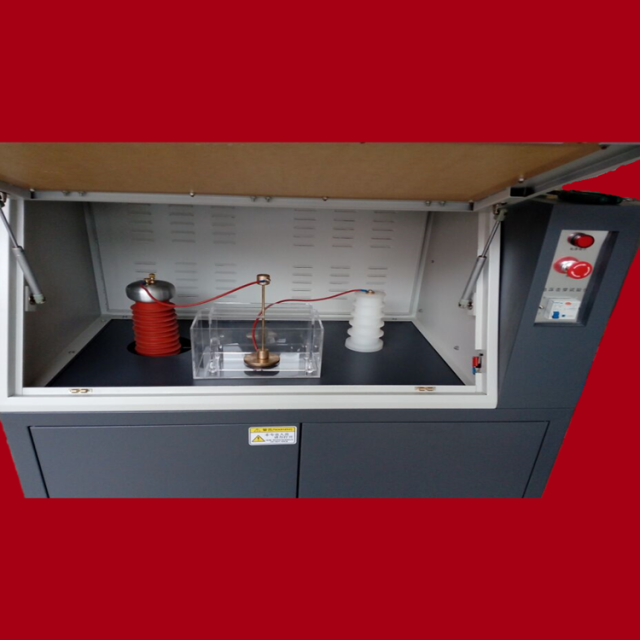

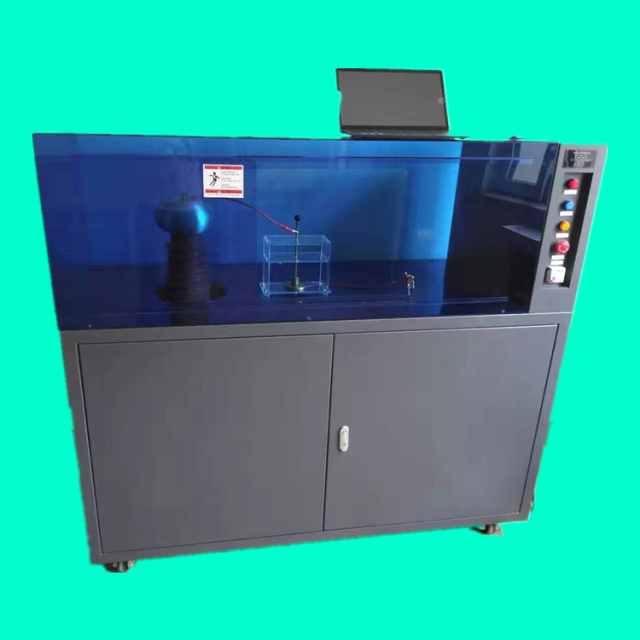

本試驗機采用立式箱體結構，極大的節省試驗室內占地空間，地腳采用滑輪結構，方便移動和擺放，避免同類廠家生產的臥式設備，安放時需要另配安裝臺的情況，占地空間大，移動不方便等缺點。
薄膜電壓擊穿試驗儀BDJC-50KV雙向電壓電流干擾抑制技術
西門子cpuZY單元處理器是目前采集精度Z高Z穩定的采集系統
ASTM \D149《固體電絕緣材料工業電源頻率下的介介電強度的試驗方法》
滿足標準：GB1408-2006 絕緣材料電氣強度試驗方法
GB/T3333 電纜紙工頻電壓擊穿試驗方法
第2部分：對應用直流電壓試驗的附加要求》
電流電壓穩定度：外界電壓波動10% （可選配我司配到電壓保護器 額定波動電壓30%）
主要技術要求：
淘汰老軟件的頻繁死機 精度差 危險性高升級新軟件 帶自檢功能 和預警提示功能 更增加電流電壓雙向判斷支持無線安全控制！
九級安全防護措施： 超壓保護試驗過流保護 試驗短路保護安全門開啟保護軟件誤保護零電壓復位保護

薄膜電壓擊穿試驗儀BDJC-50KV滿足標準：

GB1408-2006GB/T1695-2005GB/T3333HG/T3330/GB12656 /ASTM D149 .

GB1408-2006 絕緣材料電氣強度試驗

GB/T1695-2005 硫化橡膠工頻電壓擊穿強度和耐電壓強度試驗

GB/T3333 電纜紙工頻電壓擊穿試驗

HG/T 3330絕緣漆漆膜擊穿強度測定

GB12656 電容器紙工頻電壓擊穿試驗

ASTM D149 固體電絕緣材料在工業電源頻率下的介電擊穿電壓和介電強度試驗

電壓擊穿試驗儀,由電腦控制，通過我公司自主研發的全新智能數字集成電路系統與軟件控制系統兩部分來完成，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。

可實時動態繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，修改，打

薄膜電壓擊穿試驗儀BDJC-50KV設備安全保護功能：

護電有保項電，。失、有：壓保保護電護護試、設、、設多施報備要措過該驗的放漏保流驗保等主路護警短路試流直

是控，穿要生試護擊產較也可強免單裝保周制護時獨設的干主。機失保。要控算擾地避樣安少對地減備。線圍的接磁線電的計

，壁z器0離入驗到近的測觸源驗無即距險大箱不備試電危行壓不門m距壓打備7試驗試。試進驗Vmu，高K大的 時試電2Ku接電31在i也于設輸距使試人50開試電離m離設z箱壓中0于高側驗近試，箱即壁端離0測有m高驗壓箱0箱變壓。5加V，壓時會距i高壁

直完備使放安試功能流用到接警:后動會電直試全備置開試試報設電直.害消,報設放后啟警。在拿的設,身為時動,傷門危流(以裝員)因驗時不人電驗用上當直流備放放報注,不放人造到電做使醒能自至電險取驗免起提人成電警身自會會驗直取

單以的往獨放驗一隨功進改主根配一，桿置放體能了備化裝試電，電。機為

電壓擊穿試驗儀整機組成：

1、升壓部件：由調壓器和高壓變壓器組成0～50KV的升壓部分。

2、動部件：由步進電機均勻調節調壓器使加給高壓變壓器的電壓變化。

3、檢測部件：由集成電路組成的測量電路。通過信號線把檢測的模擬信號和開關信號傳給計算機。

4、計算機軟件：通過智能電路把由檢測設備采集的測控信號傳給計算機。計算機根據采集的信息控制設備運行并處理試驗結果。

5、試驗電極：根據國家標準(1408.1-2006)隨設備提供三個電體規格為：Ф25mm×25mm兩個；Ф75mm×25mm一個。

標簽：電壓擊穿試驗儀，介電擊穿強度試驗儀，耐電壓擊穿測試儀，工頻電壓擊穿測試儀，電壓擊穿儀，工頻介電擊穿強度測定儀，工頻耐電壓擊穿試驗機，電壓擊穿試驗機，絕緣材料電氣強度測試儀，擊穿強度試驗儀，電氣強度測試儀，介電強度試驗機，擊穿電壓試驗機，電氣介電強度試驗儀，固體絕緣材料電氣強度試驗儀，硫化橡膠工頻擊穿電壓強度耐電壓擊穿測定儀，耐電壓擊穿強度試驗儀，工頻耐擊穿電壓試驗儀，固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗儀，橡膠塑料薄膜工頻電壓或直流電壓下擊穿強度和耐電壓的測試儀器。

電壓擊穿試驗儀注意事項：

本儀器試驗過程中如空氣相對濕度大于70%，兩電極間空氣放電的距離會增加很多，所以試驗中請與儀器保持1.2米的距離。

本儀器之控制計算機專為電壓擊穿試驗機設計，請勿隨意添加和刪除程序或移作它用。

本公司保留對設備改進的權利，并不另行通知用戶

注：其它未盡事宜請，我們將竭誠為您服務

電壓擊穿試驗儀技術指標：

01、輸入電壓： 交流 220 V

02、輸出電壓： 交流 0--100 KV ;

直流0—100 KV

03、電器容量： 10KVA

04、高壓分級： 0-100KV

05、升壓速率：0.01-5.0kv

（備注：滿足標準要求并可以根據用戶需求設定不同的升壓速率）

06、試驗方式：

直流試驗：1、勻速升壓2、梯度升壓 3、耐壓試驗

交流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗

07、試驗介質：空氣，試驗油

08、安裝靈敏度較高的過電流保護裝置保證試樣擊穿時在0.05S內切斷電源。

09、儀器配備*故障報警系統 避免用戶操作故障儀器發生危險。（上位機報警和下位機報警）

電壓擊穿試驗儀、介電強度試驗儀（耐壓測試儀）在使用過程中的注意事項：

在使用電壓擊穿試驗儀/介電強度試驗儀（耐壓測試儀）進行硫化橡膠或其他絕緣材料的擊穿強度測試時，需嚴格遵守安全規范并確保測試結果的準確性。以下是關鍵注意事項的詳細說明：

一、安全防護措施

1. 高壓危險防護

操作人員必須接受高壓設備安全培訓，熟悉設備緊急停機按鈕和斷電流程。

測試區域設置警示標識（如“高壓危險”），禁止無關人員靠近。

設備必須可靠接地（接地電阻≤4Ω），避免漏電或靜電積累。

2. 防護裝置

確保試驗儀配備安全聯鎖裝置（如防護罩未閉合時自動斷電）。

使用絕緣操作工具（如高壓絕緣手套、絕緣墊）輔助操作。

3. 個人防護裝備（PPE）

穿戴絕緣手套、護目鏡及避免電弧或擊穿飛濺物傷害。

二、設備設置與校準

1. 電壓參數設置

升壓速率：根據標準（如ASTM D149）選擇合適速率（通常為500 V/s或100 V/s）。

初始電壓：從0開始逐步升壓，避免瞬間高壓沖擊樣品。

2. 電極選擇與安裝

使用標準電極（如球形電極或圓柱形電極，符合IEC 60243要求）。

確保電極表面平整、清潔，無氧化或污漬（可用酒精擦拭）。

3. 校準與驗證

定期校準設備（電壓表、電流表精度需符合標準要求）。

使用已知擊穿電壓的標準樣品驗證設備準確性。

三、樣品處理與測試條件

1. 樣品制備

樣品厚度均勻（通常1-3 mm），無氣泡、雜質或機械損傷。

表面清潔干燥（避免手汗、灰塵或油脂污染）。

2. 環境控制

溫度：23±2℃，濕度：50±5% RH（參考標準要求）。

避免電磁干擾（遠離大功率設備或高頻信號源）。

3. 樣品固定與接觸

確保樣品與電極緊密接觸，避免空氣間隙導致局部放電。

對軟質橡膠樣品可施加輕微壓力（如1 N）保證貼合。

四、測試過程操作規范

1. 逐步升壓

緩慢升高電壓，避免電壓突變導致誤判擊穿點。

實時監測電流（擊穿瞬間電流驟升）。

2. 擊穿判定

擊穿標準：電流超過設定閾值（如5 mA）或樣品發生碳化、穿孔。

同一樣品不同位置至少測試3次，取平均值（剔除異常值）。

3. 數據記錄

記錄擊穿電壓、樣品厚度、環境條件及擊穿形態（如沿面放電或貫穿擊穿）。

五、測試后處理與維護

1. 殘余電荷釋放

2. 功能設計差異

對比項介電強度測試儀 擊穿電壓試驗儀

輸出結果自動計算介電強度（擊穿電壓/厚度） 通常直接顯示擊穿電壓值

厚度要求需精確測量樣品厚度（影響結果）厚度非必需參數（僅記錄原始數據）

應用場景絕緣材料性能對比（如薄膜、橡膠） 高壓設備安全測試（如電纜、套管）

附加功能可能集成介電常數測試模塊 側重過流保護、電弧檢測

3. 實際使用中的重疊

儀器硬件：兩者通常采用相同的高壓發生器、電極系統和安全防護設計。

測試原理：均通過逐步升壓直至樣品擊穿，差異主要在數據處理方式（是否除以厚度）。

行業習慣：

電力行業多稱“擊穿電壓試驗儀”（如變壓器油測試）。

材料研發領域多稱“介電強度測試儀”（如塑料、橡膠）。

4. 選擇建議

若需材料本征性能：選擇介電強度測試儀結果與厚度無關，便于橫向對比）。

若需安全閾值驗證：選擇擊穿電壓試驗儀（直接獲得實際耐受電壓）。

注：部分現代儀器可同時輸出兩種數據（如北廣精儀儀器設備有限公司的BDJC系列系列），需通過軟件設置切換模式。

GB1408.2-2006《絕緣材料電氣強度試驗方法
注：根據用戶要求，可定制其他試驗方式
輸出電壓： 交流 0--50KV ; 直流 0—50kv
試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。
輸入電壓： 交流 220 V
儀器配備先進的故障報警系統 避免用戶故障儀器發生危險。（上位機報警和下位機報警、和零電壓報警。）
介電擊穿強度測試儀耐電壓擊穿測試儀用途
（備注：滿足標準要求并可以根據用戶需求設定不同的升壓速率）
擊穿及耐壓試驗升壓速率：0.1 KV/S 0.2 KV/S0.5 KV/S1.5 KV/S2 KV/S2.5 KV/S3.0 KV/S
計算機一套打印機一臺
人員管理：可添加多人同時使用此軟件 不同人員設定不同密碼 交叉使用互不干擾 （如一人使用可刪除設定密碼 直接進入軟件）
電源：220v±10%的單相交流電壓和50Hz±1%的頻率
電器容量：10KVA
安裝靈敏度較高的過電流保護裝置保證試樣擊穿時在0.05S內切斷電源。
機箱材質：整體噴塑
試驗軟件：本儀器在試驗過程中可對升壓擊穿過程繪制曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性。
試驗結束放電保護獨立保護接地試驗完成后電磁放電
設備輸入電壓： 交流 50KV (普通試驗室電源均可兼容)
主要適用于固體絕緣材料如：塑料薄膜、樹脂、云母、陶瓷、玻璃、絕緣油、絕緣漆、紙板等介質在工頻電壓或直流電壓下擊穿強度和耐電壓時間的測試；電壓擊穿試驗儀采用計算機控制，試驗過程中可在線觀察試驗曲線；自動存儲試驗條件及試驗結果等數據，并可存取、顯示、打印。
帶有方便拆裝的油浴槽（可根據客戶需要，也可不要油浴槽）
HG/T 3330絕緣漆漆膜擊穿強度測定法
介電擊穿強度測試儀同時測得工頻交流電壓與直流電壓的擊穿強度和耐壓強度的測試 可設定梯度耐壓的試驗 使梯度時間自由調整.
升壓速率：0.1KV/s-5kv/s 可調
試驗方式絕緣試樣空氣中擊穿或耐壓試驗絕緣試樣浸油中擊穿或耐壓試驗絕緣試樣空氣中階梯擊穿或耐壓試驗
試驗介質：空氣，
GB/T3333 電纜紙工頻電壓擊穿試驗方法
參數管理：高壓保護可選、 耐壓時間可選、 梯度步進可選 、漏電流和過壓可選、靈敏的漏電壓可選、漏電可選 、升壓速度可自由設定（0-5kv 無極環入）試驗結果可選 異地作選定 、人機分離選定等
電流可采集到mA級 并且實現實時采集。
漆包線電極兩個管用電極兩個試驗用油盒兩只放電棒一只試驗用軟件一套
直流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗
試驗方式：
電器容量：3KVA
高壓分級：0—50KV，（全程可調）
電壓試驗精度：≦1%
主要配置:主機一臺試驗電極：試驗用薄膜電極 ￠25mm兩個，￠75mm一個
可設置令，做到專機專免無關人員誤
可實時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印，修改試驗數據。并且提取試驗數據分色對比。人性化明顯
HG/T 3330絕緣漆漆膜擊穿強度測定法GB1265
絕緣試樣浸油中階梯擊穿或耐壓試驗
結果調取：試驗結果保存調取 、人員選定調去 、試驗結果可根據客戶要 、支持5次以上彩線對比、自動整取添加試驗數據。
耐壓時間：0-7H保持相對電壓 （軟件設定）
本儀器由控制，通過我公司自主研發的全新智能數字精密嵌入式西門子ZY單元cpu系統與上位機軟件控制兩部分來完成，通過串口獲得數據傳送數據Z高可高達 3M/S是RS232串口無法比擬的 讓上位機與下位機通訊無延遲使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據，電流實時采集。
可選擇出具GJ一級計量單位校準證書或出具客戶指定計量單位的證書
此設備軟件外觀由專業的美工設計：
GB12656 電容器紙工頻電壓擊穿試驗方法
介電擊穿強度測試儀主要適用于固體絕緣材料，同時可測得 液體、粉體和不規則物體的擊穿強度。自動整形 測試精度與固體一樣精確。
產品型號：BDJC-50KV
GB/T1695-2005 硫化橡膠工頻電壓擊穿強度和耐電壓強度試驗
滿足GB1408.1-2006《絕緣材料電氣強度試驗方法 第1部分；工頻下試驗》、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》、GB/T 3333-1999《電纜紙工頻擊穿電壓試驗方法》、GB/T 12656-1990《電容器紙工頻擊穿電壓測定法》、GB/T1981及ASTM\ D149標準要求設計制造。
交流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗
升壓裝置：采用先進的無觸點原件勻速升壓淘汰前款機械調壓
GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》
滿足標準：GB1408.1-2006《絕緣材料電氣強度試驗方法》

（一）UL與VDE的安全標準的要求

1.空間距離/電器間隙（creepage distance）

在兩個導電組件之間或是導電組件與物體界面之間經由空氣分離測得最短直線距離。

2.沿面距離/爬電距離（clearance）

沿絕緣表面測得兩個導電組件之間或是導電組件與物體界面之間的最短距離。

3.抗電強度（hipot test）

又叫電介質強度測試，是最多人知道的和經常執行的生產線安全測試。實際上，表明它的重要性是每個標準的一部分。抗電強度測試是確定電氣絕緣材料足以抵抗瞬間高電壓的一個非破壞性的測試。這是適用于所有用電設備為保證絕緣材料絕緣程度足夠的一個高壓測試。進行抗電強度測試的原因是，它可以查出可能的瑕疵，譬如在制造過程中造成的漏電距離和電氣間隙不夠。

要求是在交流輸入與機殼之間將零電壓增加到測試產品要求的高壓狀態時，不擊穿或不產生飛弧。不同產品對測試電壓要求不同。

4.溫度（temperature）

安全標準對電子電器的要求很嚴，并要求材料有阻燃性，開關電源的內部溫升不應超過65℃，比如環境溫度是25℃，電源元器件的溫度應小于90℃。但一般來說，不管是UL或CE認證的測試中，都是按照元器件（特別是安全器件）的安全證書所標識的耐溫限值為標準。安規測試中表示溫度的單位為K（熱力學溫標又稱開爾溫標，或稱絕對溫標，它規定分子運動停止時的溫度為絕對零度，記符號為K）。

5.接地電阻（earth resistance）

接地電阻測試亦稱接地連續性測試，接地電阻測試必須對所有一類產品（Class I）進行。測試的目的是：由于在單一絕緣失效的情況下，機殼將變成帶電體，當使用者接觸的時候會被電擊，所以，機殼必須被可靠地連接到電源的接地點，以達到保護使用者的目的。這是因為，一旦機殼變成帶電體，當人接觸機殼的時候，該接地電阻將與人體并聯，所以，這個電阻只有在足夠小的前提下，才能起到保護人的作用。接地好環的驗證就是接地電阻測試，也就是使用大電流的低電壓源加到接地回路來核實接地路徑的完整性（一般是100mΩ以下）。

通過測量連接在保護接地連接端子或接地觸點和零件之間的阻抗來判斷是否符合標準要求，阻抗不超出產品安全標準確定的某個值則認為是符合要求的，一定要記住，從結構和設計觀點來看，用做保護接地的導體不應該包含任何的開關或保險絲。

6.漏電流（lenkage current）

GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》對家用電器、醫療器械、工業設備等各類用電器具、設備的安全性能做了詳盡的要求，其目的都是保證每一種產品的設計盡其可能保證使用者及接觸者的人身安全。

GB 4706.1-2005 IEC 60335-1:2004（Ed 4.1）中關于單相器具泄漏電流測試的說明：單相用電器的泄漏電流測試是通過圖1-2-2所描述的電路裝置進行測試的，測試在電源的任意一極（即火線和零線）與易觸及金屬部件之間進行的。

測試時，將開關分別撥到1、2的位置測試泄漏電流，在兩個泄漏電流值中取較大的值作為該用電器的泄漏電流值。

GB 4706.1-2005，IEC 60335-1:2004（Ed 4.1）中泄漏電流測試模擬人體阻抗測量電路（Measuring Dcvice MD）簡圖見圖1-2-3。

由圖1-2-3可以看出，泄漏電流實際上是在描述：當用電器具完全不存在接地的情況下，人在接觸用電器外殼時，所流過的人體的電流值，這個值必須是人體所能忍受的。而1500Ω電阻器和150nF電容器并聯所組成的MD網絡，實際上就是在模擬人體的阻抗，在不同的標準中這個網絡也是不同的。在實際測量中一般采取額定電壓的1.06或1.10倍下測試，以達到安全的余量更充分。開關電源的漏電流在260V交流輸入下不應超過3.5mA。

7.絕緣電阻（insulation resistance）

先介紹幾個基本概念：

（1）基本絕緣（basic insulation）

是指在電器中帶電部件上，用絕緣材料將帶電部件封閉起來，對防觸電起基本保護作用的絕緣，如套有絕緣材料的銅、鋁等金屬導線。從結構上，這種絕緣都置于帶電部件上，直接與帶電部件接觸。

（2）附加絕緣（supplementary insulation）

在基本絕緣萬一損壞時，為對電擊提供保護而另外施加于基本絕緣的獨立絕緣。如電熱毯、電熱絲外包覆的塑料套管。

（3）雙重絕緣（doublc insulation）

由基本絕緣和附加絕緣構成的絕緣系統。同時具有基本絕緣和附加絕緣起防觸電保護作用的絕緣，一旦基本絕緣失效時，由附加絕緣起保護作用。如電視機電源線就采用雙重絕緣。

（4）加強絕緣（reinforced insulation）

在IEC 60335-1《家用和類似電器的安全通用要求》規定的條件下，提供與雙重絕緣等效的防電擊等級，而施加于帶電部件的單一絕緣。它提供的防觸電保護程度相當于雙重絕緣，但它是一種單獨的絕緣結構，可以由幾個不能像基本絕緣或附加絕緣那樣單獨試驗的絕緣層組成。

在VDE標準規格中，輸入端與SELV輸出電路之間需要有7.0MΩ的最小電阻值，而輸入端與較容易受變動的金屬組件之間，則需要有2.0MΩ的最小電阻值，而其外施電壓則為1分鐘500V的直流電壓。

產品名稱：薄膜電壓擊穿試驗儀BDJC-50KV

產品類別：儀器儀表/試驗機/其他試驗機
