一、產品介紹

        本儀器用于進行土的壓縮試驗，測定土的變形和壓力或孔隙比和壓力的關系，變形和時間的關系，以便計算土的單位沉降重，壓縮系統，壓縮指數，回彈指數，壓縮模量固結系數等，測定項目視工程需要而定。

二、執行標準

GB/T 4935.1-2008 《土工試驗儀器固結儀》第1部分:單杠桿固結儀

三、技術參數

載荷壓力：12.5Kpa-800Kpa/30cm²、12.5Kpa-400Kpa/50cm²

載荷臂：12：1、10：1

固結容器：1×beam、2×beams、3×beams

試樣面積：30cm²、50cm²

儀器結構：鋼結構

四、產品結構

本儀器分為三大部分：

1、土樣容器每一臺儀器中有三套土樣容器，可用時做三個土樣試驗，每套容器可分別做30cm²和50cm²兩種土樣面積試驗，土樣高度均為2cm。

2、杠桿式（附有水準器）杠桿比為1:12,1:10用砝碼加荷，中壓最大出力為4.8kn，分級加荷。30cm2自12.5~800KPa共九級，50cm2時自12.5~800KPa共八級低壓最大出力為2.4KN，分級加荷30cm2自12.5~800KPa共八級，（50cm2時自12.5~800KPa共七級）。

杠桿支點可以升降1.5cm，試驗時先將杠桿調至水平位置，當土樣受壓下沉導致杠桿傾斜時，可逆時針旋轉手輪，降低杠桿支點使杠桿恢復水平狀態，以保證各級荷重的精確度。

五、安裝與使用方法

1、儀器應放置在干燥的無振動的室內，擺放平穩（最好用螺栓固定底腳）。

2、土工試驗規程制備土樣，裝入護環后放入容器中透水石上，然后上端放上透水石。傳壓板，置于壓框正中，安裝百分表。將手輪順時針方向旋轉，使升降桿上升到頂點，再逆時針方向旋轉1-2轉，然后使加壓對準壓板，調整橫梁上端螺桿，使框架向上時容器部分能自由取放，即可按土工操作先施加1kpa預壓荷重（30cm2試樣時，掛小的重量25.5g）。調整量表，使指針讀數為零。以后按規程逐級加荷，（加荷前寫下預載荷砝碼）。

在加荷以后經常觀看杠桿下沉情況或根據需要可逆時針方向旋轉手輪，調節升降桿保持杠桿平衡。（在下一級加荷前可適量調高，以縮小杠桿傾斜角度）。此時一般不用順時針方向轉動手輪，以防產生間隙震動土樣。

3、注意事項：

（1）因?yàn)楦軛U在空載前一次調整平好，在逐級加載過程不用調平，隨著土樣的下沉，杠桿向下傾斜，為防止杠桿傾斜到下止點影響繼續加載，所以在第一級加荷前，將杠桿升至上止點（即向上傾斜）。其最大壓縮量10mm。

（2）杠桿比為12:1（用于30cm²及10:1（用于50cm²）兩種試驗。使用時只需將吊盤擺動銷子移動位置即可（必須先校正杠桿水平）。

（3）本機不配備量程為10mm的百分表，（其視值不超過0.22mm），任意一轉的誤差不超過0.012mm（請用戶自備）。

注：杠桿靈敏度校驗砝碼加上M5*16螺釘即作為預載荷砝碼。

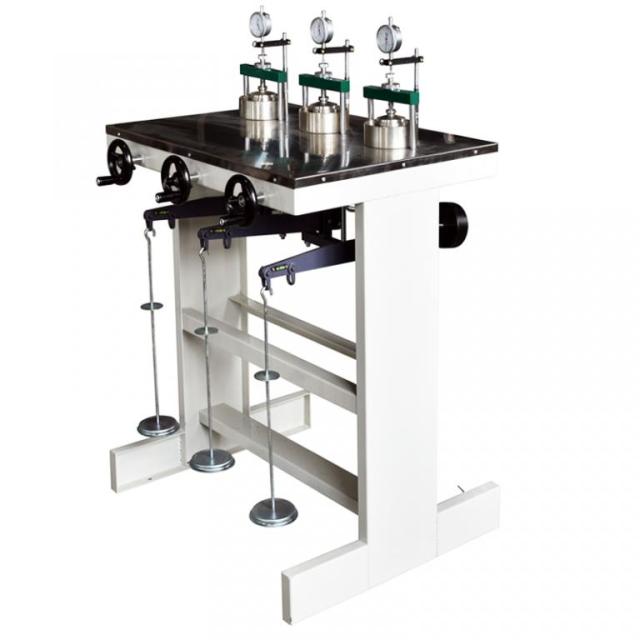

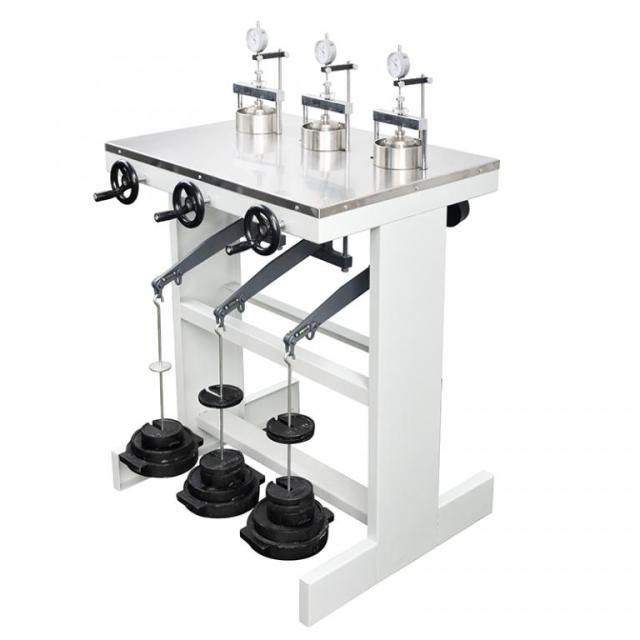

產品名稱：WG-1D 單杠桿土壤固結儀（三聯低壓）

產品類別：儀器儀表/專用儀器儀表/其他專用儀器儀表
