一.裝置功能
1.學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。
2.掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。驗證在層流、過渡流、湍流區內λ與Re的關系曲線。
3.測定湍流狀態下流體流經閥門時的局部阻力系數。
4.學習壓差傳感器測量壓差，流量計測量流量的方法。
5.掌握對數坐標系的使用方法。
二.技術指標
1.雷諾數 Re：1×104～7×104，液體流量：1～4m3/h，液體溫度：常溫，阻力壓差： 0~15kPa。
2.光滑管：雷諾數：500~30000、液體流量：10~1000 l/h、壓差范圍：10~120KPa。
3.粗糙管：雷諾數：500~30000、液體流量：10~1000 l/h、壓差范圍：30~180KPa。
4.閥門局部阻力：雷諾數：2000~15000、液體流量：100~1000 l/h、壓差范圍：10~200KPa。
5.常溫、常壓操作。
6.裝置外形尺寸：2300×500×1700mm。
三.公用設施
水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
電：電壓 AC220V，功率 1kW，標準單相三線制，每個實驗室需配置 1~2 個接地點（安全地及信號地）。
實驗物料：清潔自來水，外配設備：無。
四.主要配置及參數
1.304不銹鋼光滑管：管徑內徑d—10mm，管長L—1500mm。
2.304不銹鋼粗糙管：管徑內徑d—12mm，管長L—1500mm，內裝不銹鋼螺旋絲。
3.304不銹鋼局部管：管徑內徑d—20mm，管長L—1500mm，上有不銹鋼閥門一個。
4.出口管：在實驗時保證試驗管段充滿水的結構設計，出口閘閥調節流量。
5.其余管段：不銹鋼管約4m，不銹鋼彎頭、三通等。引壓裝置：均壓環。
6.LZB-25水轉子流量計： 流量范圍 100～1000L/h ，LZB-10水轉子流量計：流量范圍10～100L/h ，倒U型壓差計，0-600mmH2O。
7.壓差傳感器：量程0～200KPa，4-20mA遠傳輸出，壓差檢測機構。
8.宇電AI501溫度數字顯示儀，宇電AI501壓差數字顯示儀。
9.WB70/055型不銹鋼離心泵：額定流量5.2 m3/h，額定揚程 19m，額定轉速 2800 轉/分，額定功率 0.55kW。
10.水箱：304不銹鋼材質，容積80L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。
11.正泰電器：接觸器、開關、漏電保護空氣開關。
12.管路、管件、快接件及閥門均采用304不銹鋼材質，測控、電器設備在實驗臺架上。
13.304不銹鋼框架實驗臺（配腳輪均為萬向輪帶禁錮腳）。

同一系列包括產品型號有：

JX-H609

JX-H610

JX-H611

JX-H612

JX-H613

JX-H615

JX-H616

JX-H617

JX-H618

JX-H619

JX-H620

JX-H621

JX-H622

JX-H623

JX-H625

JX-H626

JX-H627

JX-H628

JX-H629

JX-H630

JX-H631

JX-H632

JX-H633

JX-H635

JX-H636

JX-H637

JX-H638

JX-H639

JX-H650

JX-H651

JX-H652

JX-H653

JX-H655

JX-H656

JX-H657

JX-H658

JX-H659

JX-H660

JX-H661

JX-H662

JX-H663

JX-H665

JX-H667

JX-H668

JX-H669

JX-H670

JX-H671

JX-H672

JX-H673

JX-H675

JX-H676

JX-H677

JX-H678

JX-H679

JX-H680

JX-H681

JX-H682

JX-H683

JX-H685

JX-H686

JX-H687

JX-H688

JX-H689

JX-H690

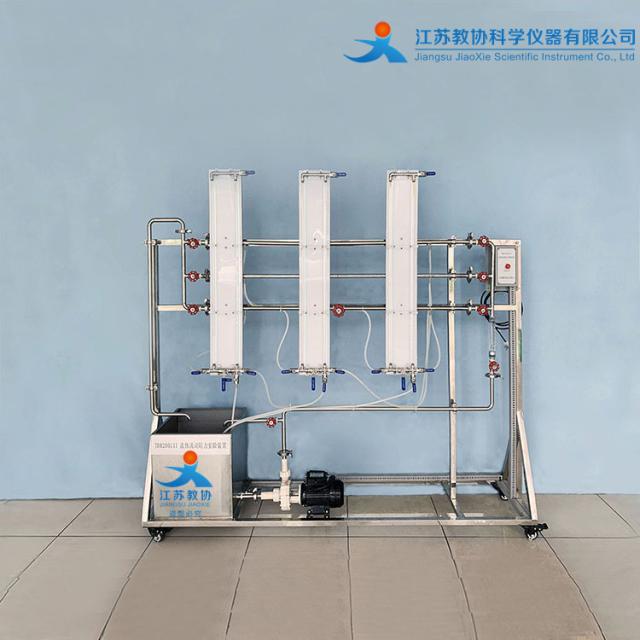

產品名稱：JX-H609 流體流動阻力測定實驗裝置

產品類別：儀器儀表/實驗儀器裝置/其他實驗儀器裝置
