巴歇爾槽水槽1號-20號可定制.

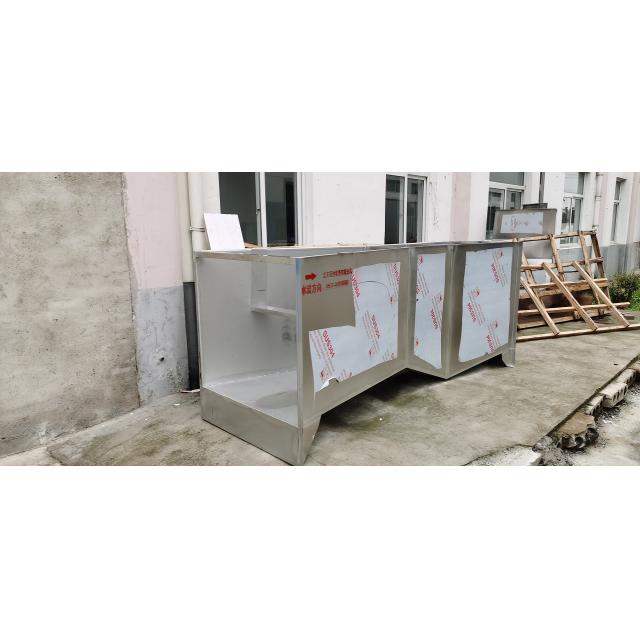

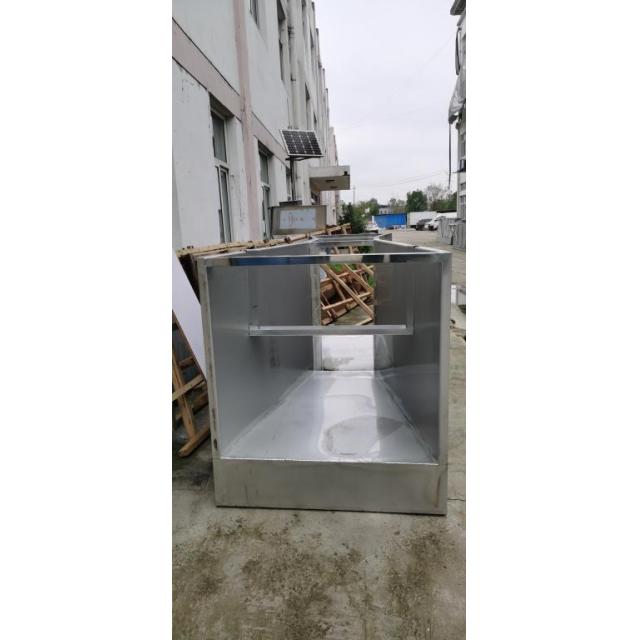

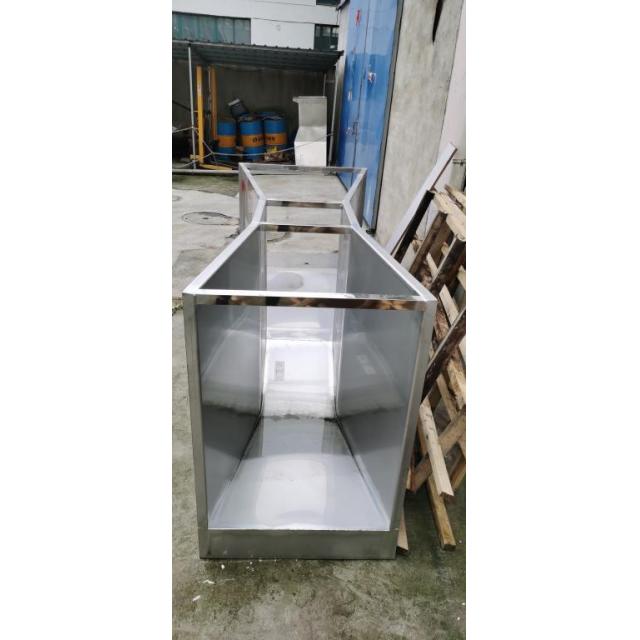

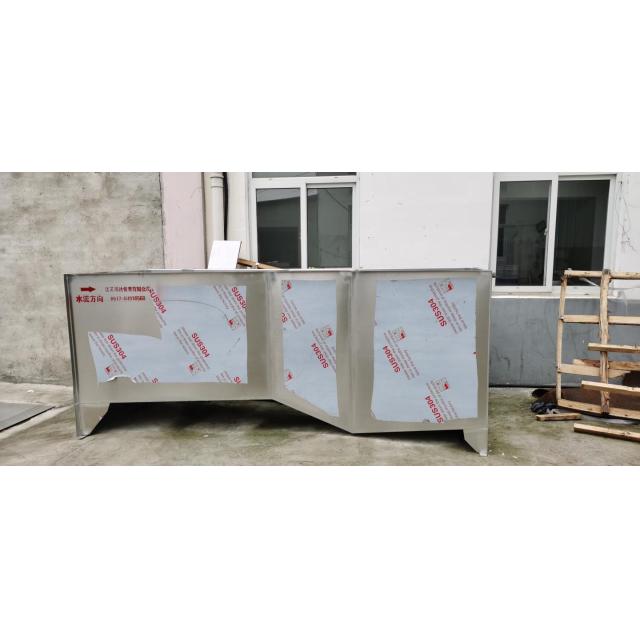

巴歇爾槽(又稱巴氏槽)，是用于明渠流量測量的輔助設備。廣泛應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。我公司生產ZMM-D系列與明渠流量計配套使用的常用規格的巴歇爾槽。材質類型：玻璃鋼、不銹鋼。 流量越大，相應增加壁厚。

技術參數：

1、技術參數：

序號 流量范圍（噸/小時） 適用渠道m(xù)m 水位范圍 臨界

淹沒度%

Q（min） Q（max） >寬×高 h（min） h（max）

1 0.3 19.4 >200×250 15 210 0.5

2 0.6 47.5 >250×300 15 240 0.5

3 2.8 115.6 >300×600 30 330 0.5

4 5.4 399.6 >450×800 30 450 0.6

5 9.0 903.6 >600×1000 30 600 0.6

6 12.6 1440.0 >1000×1200 30 750 0.6

2、常用規格尺寸：（單位：mm）

序號 喉道段 收縮段 擴散段 墻高 流量參數

L N B1 L1 La B2 L2 K D C n

1 25 76 29 167 356 237 93 203 19 230 217 1.550

2 51 114 43 214 406 271 135 254 22 260 435 1.550

3 76 152 57 259 457 305 178 305 25 460 638 1.550

4 152 305 114 400 610 407 394 610 76 610 1372 1.540

5 228 305 114 575 864 576 381 457 76 770 1927 1.530

6 300 600 230 780 1350 902 600 920 80 800 2444 1.521

3、成品尺寸：

序號 類型 B值 長*寬*高 大流量（m3）/小時

1 標準型 25 835*267*265 19.44

2 標準型 51 773*314*305 47.52

3 標準型 76 914*359*517 115.56

4 標準型 152 1525*500*730 399.6

5 標準型 228 1630*675*890 903.6

6 標準型 250 2845*980*1060 900

7 標準型 300 2870*940*1200 1440

8 標準型 450 2945*1120*1200 2268

9 標準型 600 3020*1300*1200 3060

10 標準型 750 3095*1480*1200 3960

11 標準型 900 3170*1660*1200 4500

12 標準型 1000 3200*1780*1250 5400

13 標準型 1200 3320*2020*1250 7200

14 標準型 1500 3470*2380*1250 9000

15 標準型 1800 3620*2740*1250 10800

安裝步驟：

1、 明渠土建安裝準備

在安裝前首先察看地形，進水口高于出水口，確保有水位差,出水暢通，這是成功安裝巴歇爾槽明渠流量計的關鍵。

A、巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。

B、巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。

C、巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。

D、巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。

E、巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。

產品名稱：巴歇爾槽水槽1號-20號

產品類別：儀器儀表/流量儀表
