一、設備型號：GGW-65A

二、設備主要結構：

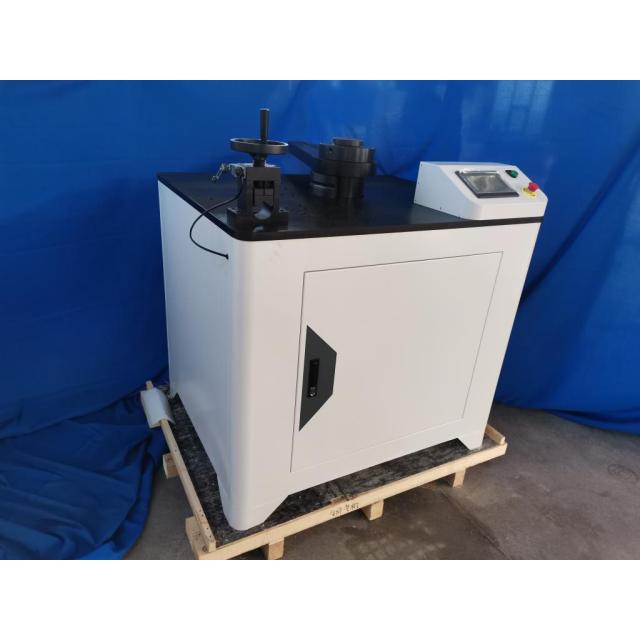

GGW-65A鋼管彎曲試驗機是對外經不大于Φ65的鋼管彎曲試驗的理想設備。該設備是依據GB/T244-2020《金屬材料管彎曲試驗方法》相關要求設計制造。該產品廣泛應用于金屬管廠和管道企業、建筑質檢部門，以檢驗該鋼管的彎曲性能。本鋼管彎曲試驗機由機架、工作臺、旋轉工作臂、鋼管彎心、擺線針輪減速機、鋼管徑向緊固裝置、電氣控制器、等七部分組成，具有結構緊湊、觸摸屏顯示、操作簡單、承載能力大、運行平穩、噪聲低，且彎曲角度實時顯示、直觀、安全可靠、維修方便等優點。

三、設備工作原理：

本試驗機的工作原理：鋼管一端固定，另一端順時針繞彎心轉動，采用數字集成電路，試驗機的彎曲角度由電機高速軸上取得的光電脈沖整形分頻后，進行角度計數并不斷累計顯示，當試驗機工作盤轉至所設定的角度時，經電路程序控制，使制動電機斷電停止轉動。

四、主要技術參數：

彎曲鋼管*大直徑：Φ65

正向彎曲角度0—90°內任意設定

反向彎曲角度0—90°內任意設定

工作盤轉速≤0.4rad/s

電動機功率1.5kW

機器外形1200×1500×1400

主機機器重量800Kg

五、主要配置：

1、機架

2、工作臺

3、旋轉工作臂

4、壓緊裝置

5、擺線針輪減速機（包括制動電機）

6、電氣控制部分（包括液晶觸摸屏控制盒）

7、鋼管彎心部分：

標配：鋼管用彎心套半徑R（6倍徑）:Φ21.3mm×6；Φ26.7mm×6；Φ33.4mm×6；Φ42.2mm×6；Φ48.3mm×6；Φ60.3mm×6；各一件，共六件。

可選配：鋼管用彎心套半徑R（8倍徑）：Φ21.3mm×8；Φ26.7mm×8；Φ33.4mm×8；Φ42.2mm×8；Φ48.3mm×8；Φ60.3mm×8；

8、滾輪套：Φ21.3、Φ26.7-26.9、Φ33.4-33.7、Φ42.2-42.4、Φ48.3、Φ60.3各一件

9、端部緊固裝置一套
