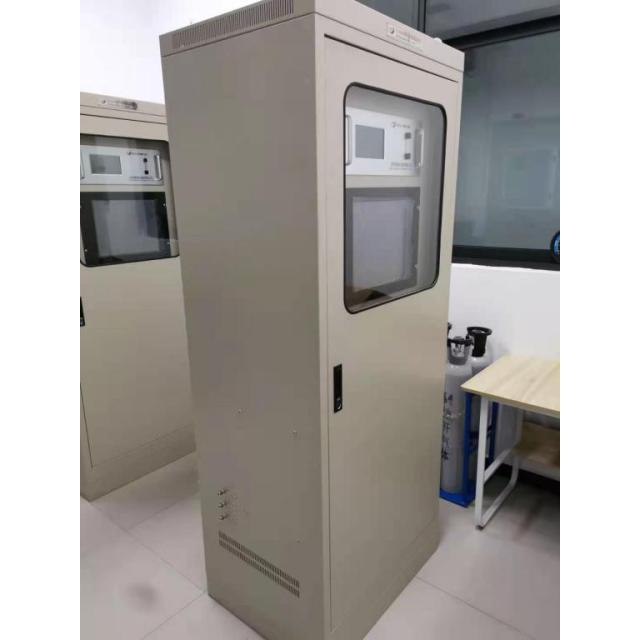

TR-9300V型在線式VOCs氣體連續監測系統是一款基于氣相色譜技術的在線監測系統，可以在線監測氣體中的揮發性有機物（包括甲烷、非甲烷總烴、苯系物等），也可以根據用戶需求擴展至其它多種揮發性組分（例如酮類、脂類等有機物）的監測，具有較高的測量精度和較寬的動態范圍。該系統適用于石油化工、橡膠制品、半導體制造、醫藥、印刷、噴涂、有機溶劑制造、汽車制造等工業固定污染源的有機物排放監測。詳情請咨詢：西安聚能儀器有限公司賈維浩15891421187 18789429991
1.1 系統特點
有機廢氣在線監測系統具有以下特點：
l 采用氣相色譜法進行檢測，符合VOCs檢測方法的國際檢測標準；
l 預處理方法符合美國、歐盟和國內固定污染源廢氣測量標準，方法可靠性高；
l 系統采用全熱法，從采樣到分析全程高溫，無需除水，有效避免樣品損失，保證監測數據準確可靠；
l 具有快速旁通流路，儀表采樣響應速度快；
l 具備自動吹掃功能，可自動去除探頭濾芯表面的粉塵，延長探頭使用壽命；
l 具備自動校準功能，支持全程自動校準，無需值守，限度減少人工維護量；
l 系統可監測總烴、甲烷、非甲烷總烴、苯系物、惡臭以及上百種有機廢氣等，可滿足不同客戶的監測需求；
l 用戶可選防爆型設計，采用正壓防爆柜設計，可安裝在防爆區域，安全可靠。
1.2 主要技術參數
表1-1 有機廢氣在線監測系統的主要技術參數
項目 | 指標 | |
VOCs揮發性有機物 | 測量原理 | 氣相色譜原理 |
測量組分 | 甲烷/非甲烷總烴、苯系物（苯、甲苯、乙苯、鄰/間/對二甲苯）等 | |
測量范圍 | 0~1000ppm（可配置） | |
檢出限 | 甲烷 0.1ppm | |
重復性 | RSD≤3% | |
測量偏差 | ≤2%F.S. | |
分析周期 | 1.5min | |
響應時間 | 90 s（25 m伴熱管線） | |
采樣管線 | 伴熱溫度125℃以上 | |
數據采集與處理 | 工控機 | 6路RS232/485 4路USB接口 |
Windows XP操作系統 | ||
系統軟件 | 廢氣治理VOC在線監測系統 | |
輸出 | 模擬量輸出通道 RS485通訊接口 GPRS通訊接口 以太網通訊接口 系統狀態開關量輸出（選配） | |
電源 | 220 V AC/50 Hz 2 kW（主機部分，不含伴熱管、空壓機） | |
機柜尺寸 | 600 mm×900 mm×2055 mm | |
機柜環境溫度 | (5~35) ℃ | |
機柜環境濕度 | (20%~90%) RH | |
2 系統組成
有機廢氣在線監測系統由VOCs（甲烷、非甲烷總烴、苯系物）監測子系統和數據采集與處理子系統兩部分構成，如圖2-1和圖2-2所示

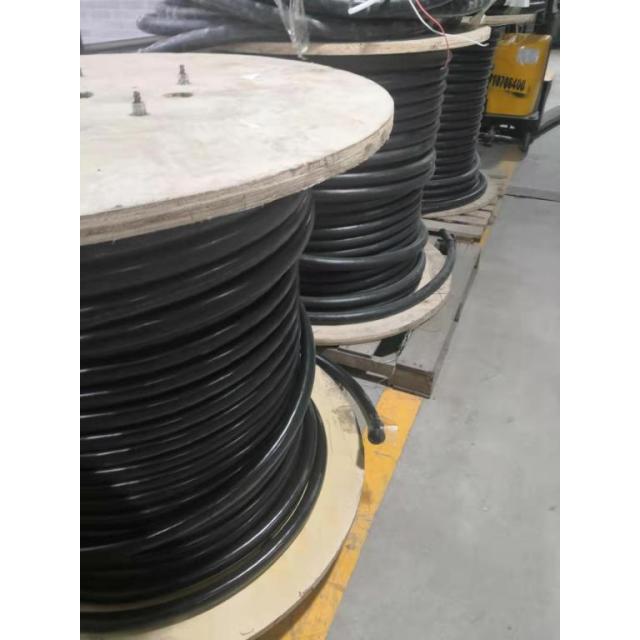

VOCs監測子系統主要由采樣探頭、伴熱管線、預處理單元、電控單元、VOCs分析儀及輔助系統組成，測量時煙氣由機柜內的外置高溫泵抽取，經由采樣探頭、伴熱管線、除塵過濾器后通入VOCs分析儀進行測量，儀表的輔助系統包括零氣發生單元、氫氣發生器及標氣等。
數據采集與處理子系統由工控機和有機廢氣在線監測系統監測軟件構成。有機廢氣在線監測系統監測軟件安裝在外置工控機內，用于監測和匯總所有的氣體濃度信息和工作狀態信息，同時生成報表、存儲數據、記錄歷史數據、與環保部門聯網通信等功能。
表2-1 廢氣治理 VOC機柜各部分名稱
部件名稱 | 功能 |
|---|---|
工控機 | 協調控制各模塊，匯總所有的氣體濃度信息和工作狀態信息，具有生成報表、存儲數據、查詢歷史記錄、與環保部門聯網通信等功能。 |
VOC氣體分析儀 | 與采樣預處理系統結合，測量CH4和NMTHC等氣體濃度。 |
零氣發生器 | 給VOC氣體分析儀提供純凈的零氣。 |
電控系統 | 電控系統由開關、繼電器、ADAM、PLC、溫控器、接線端子等組成，主要實現系統內設備的供電及信號傳輸功能。 |
采樣預處理系統 | 由采樣探頭、伴熱管線、高溫泵、精密過濾器等組成，實現氣體的采樣和預處理過程。 |
氣路控制系統 | 由過濾減壓閥、電磁閥、壓力開關組成，主要實現采樣泵供氣、探頭反吹，流速反吹等功能。 |
2.1 氣態污染物監測子系統
2.1.1 采樣預處理系統
采樣預處理系統由采樣單元、標定單元、反吹單元及電氣控制單元組成
圖2-4是預處理系統氣路流程圖，該圖方便用戶理解整個系統的氣路流向，也方便用戶進行日常檢修參考。
圖中所示為兩個探頭的情況，可用于同一套系統在兩個不同點位的監測。用戶也可根據自己的需求，配置單個采樣探頭進行單點位的監測。
2.1.2 VOC氣體分析儀
VOC氣體分析儀采用高溫伴熱雙柱并聯反吹色譜分離技術，可以自動測量和分析甲烷和總烴的含量，通過總烴和甲烷含量的差值計算得到非甲烷總烴的含量，大大縮短了分析周期，同時針對高沸點非甲烷總烴研制的高溫伴熱技術大幅度減少了高沸點非甲烷總烴的色譜峰展寬，允許儀表對高沸點物質進行精確地測量，甚至在高濃度非甲烷總烴存在的情況下也可以進行該操作。
常用VOC氣體分析儀是一款甲烷非甲烷總烴分析儀，除了具有常規色譜儀的分離和測量系統外，VOC氣體分析儀提供了靈活的觸摸屏式操作軟件、自動校準和測量功能。另外，VOC氣體分析儀還具有以下幾個特點：
l 采用EPC技術進行載氣壓力控制，控壓精確穩定，控壓精度優于±0.05kPa。
l 采用EFC技術進行氫氣和空氣流量控制，控流精度優于0.5%F.S.。
l 柱箱控制精度優于±0.1℃。
l 采用低維護的隔膜泵和定量環進行定體積采樣。
l 采用進口VALCO十通閥/六通閥，維護量低，使用壽命長。
l 采用雙柱并聯反吹技術分析非甲烷總烴，減少峰展寬，縮短分析時間。
l 采用微型的FID檢測器，對甲烷和總烴響應較為靈敏。
l 內置標準工業PC機，高清晰彩色液晶觸摸顯示屏，采用優秀的人機交互控制軟件界面，基于微軟視窗操作系統，可實現全系統的自動無人運行。用觸摸屏可完成所有的維護及診斷功能操作，還可對儀器參數和分析方法進行編輯和設置，可實時顯示儀器運行狀態、色譜圖及結果等。自動存儲數據及圖譜，儲存時間長達(6~8)年。
l 19’’標準機箱，結構緊湊，可與同類型儀器集成安裝于立式機柜，占地小，日常維護和操作方便。
2.2 數據采集與處理子系統
數據采集與處理子系統由集線箱、上位機、有機廢氣在線監測系統監控軟件和數據遠程傳輸單元等構成。
集線箱安裝在戶外的平臺上，平臺上的所有設備均由集線箱進行供電，同時集線箱接收所有設備的輸出信號，通過內部的處理單元轉換為工業現場經常使用的RS485協議傳輸到上位機。通過安裝在上位機上的有機廢氣在線監測系統監控軟件監控查詢所有測量信息和儀表工作狀態信息。上位機軟件可以同時生成國家環保部門要求的數據，通過數據遠傳單元（GPRS、Internet等）傳送到環保行政主管部門。
系統氣路供氣主要連接在VOC氣體分析儀載氣、FID檢測器供氣、氣動閥驅動氣、探頭和反吹箱反吹氣等。其中探頭和反吹箱反吹氣需高壓壓縮氣單獨供給外，其它氣路用氣均由隨系統發貨的氣體發生器或高壓鋼瓶氣提供。
VOC分析儀及FID檢測器用氣體主要從VOC分析儀設備背面氣源接口接入，分別為：載氣、零氣、旁路排空、標氣、氫氣、預留。
系統供電
電控板的X2：1，X2：2，X2：3分別為系統供電220 V的火線，零線和地線接入端。
供電要求
注意
本設備最高能實現功率為3 kw伴熱管線的供電。當伴熱管線的功率超過3 kw時，本設備不適用。
所有氣路連接好后，打開空壓機和零氣發生器，調整零氣發生器壓力表示數為0.4Mpa。
高溫泵打開后，調整機柜前面板轉子流量計示數為2L/min。
一般來講，在系統上電前主要檢查以下幾點：
系統上電順序為：總開關→其他分開關→多功能插座開關→AQMS-100零氣發生器開關→VOC分析儀儀表開關。
系統上電后，GC儀表要經過30 min左右的預熱，探頭、伴熱管要經過60 min左右的預熱，所有溫度、壓力指標達到要求、儀表無故障報警后，系統自動或手動觸發進入測量狀態。
系統校準
有機廢氣在線監測系統在出廠前均經過嚴格驗證并進行準確標定，由于現場工況條件不同，初次使用時建議進行重新標定。隨著系統內部電子元器件老化，系統參數將會緩慢漂移，影響測量準確性，因此為了保證有機廢氣在線監測系統測量結果準確，在使用過程中，每隔一定的周期，也需要對組成系統的各類分析儀進行重新校準。
校準主要是對系統進行零點和靈敏度標定，校準時需要通入零氣和相應濃度的標準氣體。
注意
一般情況下，VOC分析儀標定周期為30天。
如圖3-6所示，一般氣瓶內裝的是高壓氣體，因此使用氣體時需要在氣瓶出口（由氣瓶旋鈕控制）處連接一個兩級壓力調節器進行減壓后才能使用。兩級壓力調節器有兩個表頭，靠近氣瓶的是高壓表頭，氣瓶旋開后它能自動顯示氣瓶內的剩余壓力，遠離氣瓶的是分壓表頭，通過它能調節所需要輸出的氣體壓力值。
